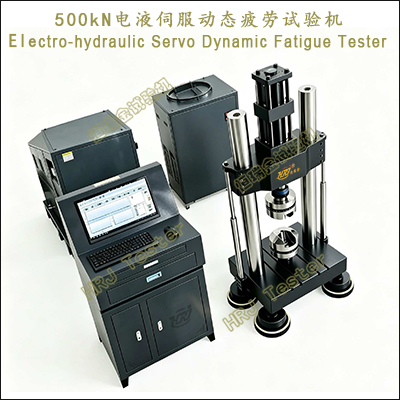

500kN电液伺服动态疲劳试验机
Electro-hydraulic Servo Dynamic Fatigue Tester
重要功能：
500kN电液伺服动态疲劳试验机，用于金属非金属材料、复合材料的动态力学性能测试，可完成材料拉伸疲劳试验、压缩疲劳试验、弯曲疲劳试验、剪切疲劳试验。
增配合适附具工装，可扩展动刚度疲劳测试，隔离式减振垫静模量动模量疲劳性能试验，橡胶弹性缓冲垫层静刚度疲劳试验，浮置板橡胶弹簧隔振器静动刚度疲劳试验，橡胶套靴动刚度疲劳性能试验，浮置板橡胶隔振器动刚度疲劳试验，轨道交通公路水运建筑材料疲劳试验。
系统组成：
→500kN两立柱作动器上置主机，直线伺服作动器1套；横梁液压升降锁紧机构2套；液压管路系统1套；
→110L/min恒压伺服泵站1套，压力21Mpa，中继滤油稳压模块过滤精度3μ，噪音≤75Db；
→伺服泵站大功率风冷却系统，循环冷却水系统，保证伺服控制系统在适宜的油温环境下工作，不必额外配置冷却塔水池等。强电控制与泵站集成，保证伺服控制系统在适宜的油温环境下工作；
→全数字液压伺服控制系统（含软件、计算机等）1套，力、位移全数字闭环控制，控制模式可平滑切换；
→控制柜1套（控制系统、计算机上架安装）；
→金属材料拉伸附具1套；
→主机为高刚性二立柱（电镀）结构，伺服直线作动器上置。立柱采用轴承钢表面淬火、镀硬铬，并精密磨削，提高强度和抵抗腐蚀能力。
→横梁采用优质45号钢，热处理，精密加工。液压油缸升降锁紧结构，采用超高压零泄露液压元件制造，保证试验状态时稳固可靠性，保证在非试验状态时横梁保持锁止不动。
→恒压伺服泵站：低噪音交流电机，长寿命共轭内啮合齿轮泵组成，运行平稳。
→伺服作动器内置高精度位移传感器，外置高度精伺服阀。
→伺服直线作动器具有低阻尼、高响应特性，专用高速密封元件。
主要技术参数：
→最大静态试验力：±500kN，静态示值精度：全程不分档 ±0.5%；
→最大动态试验力：±350kN，动态波动度：不大于±1%；
→作动器最大振幅：±75mm，频率范围0.01～20Hz；
→试验空间净高度0-600mm（可定制）；
→二立柱间静距离＞500mm（可定制）；
→位移变形精度0.001mm；
→数据采集频率1kHz；
→试验波形：正弦波、三角波、方波等；
→基于PCI总线的全数字液压伺服控制器，力、位移全数字PID闭环控制，控制模式平滑无扰切换；
→试验信号测量分辨率：≥1/100000，示值精度0.005F.S；
→计算机屏幕显示试验参数，仿示波器自动描绘试验曲线。全鼠标操作界面；
→试验参数可编程功能。可进行任意控制模式与试验波形的无扰切换，并可一次设置多个试验步骤，一次完成各类复杂的组合波形试验；
→全数字PID控制，并具备中值调整、前馈控制、波形幅值调整等全数字控制功能；
→屏幕仿示波器显示试验波形。同时提供峰谷值显示、试验次数显示、试验时间显示；
→软件具备功能丰富的文件处理功能。各类试验参数、系统标定参数、试验数据等均可以文件形式进行存储，并可随时调出使用。负荷、位移闭环控制，控制模式可任意切换；
→强迫式液压夹具体：平钳口:12-24mm，24-36mm；圆钳口:Φ18-28mm,Φ28-38mm；
→电源电压～AC380,50Hz,三相四线，总功率≈50kW，机器占地LW≈4000x4000mm；
主要配置：
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚度双柱式 |
1套 |
|
伺服作动器 |
±500kN（内置高精度位移传感器，精度0.001mm） |
1套 |
|
恒压伺服泵站系统 |
110L/min，21Mpa |
1套 |
|
循环冷却系统 |
功率11kw |
1套 |
|
管路系统 |
Parker |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
500kN，0.03％ |
1支 |
|
强迫式液压夹具体 |
|
1套 |
|
平钳口规格 |
12-24mm，24-36mm |
2付 |
|
圆钳口规格 |
Φ18－Φ28mm,Φ28－Φ38mm |
2付 |
|
联想计算机 |
主流机型 |
1台 |
|
控制柜 |
|
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
金属材料疲劳试验软件 |
中文版/可定制英文版 |
1套 |
引用标准、文献文件：
GB/T3075-2021金属材料疲劳试验轴向力控制方法；ISO 1099；GB/T26077-2021金属材料疲劳试验轴向应变控制方法；GB/T38250-金属材料疲劳试验机同轴度的检验；ISO 23788；金属材料动态单轴拉压疲劳试验机；结构部件扭转疲劳试验机；零部件复合式拉扭压扭疲劳试验机；GB/T24176-金属材料疲劳试验数据统计方案与分析方法；ISO 12107；GB/T38695-2020 城市轨道交通无砟轨道技术条件；工程机械重工装备运输车辆零部件组件动态疲劳试验机系统；弹簧拉压扭转疲劳刚度性能试验机；履带密封圈疲劳耐久寿命试验机；支重轮磨合跑合疲劳耐久寿命试验机；引导轮疲劳耐久性试验测试系统；交通运输车辆轮毂旋转弯矩振动加速度疲劳试验机；金属波纹管垂向横向二维高温压力疲劳试验机；掘进机盘形滚刀摩擦磨损疲劳寿命试验测试系统；盾构机滚刀刀圈耐磨损抗冲击疲劳试验机；挖泥船绞刀磨损冲蚀耐久性能测试系统；锚杆锚固旋转搅拌轴力扭力疲劳循环伺服试验机；飞机轮对跑道交变冲击荷载耐久性测试系统；200kN.m联轴器扭矩预磨标定刚度疲劳试验台；500kN.m风力发电机组联轴器扭矩试验测试系统；联轴器膜片拉弯扭三维动力荷载疲劳试验系统；金属膜片拉摆扭三轴疲劳试验机系统；传动轴联轴器力矩限制器打滑力矩标定测试系统；轨道交通铁路隧道预埋槽道疲劳试验机；油浸式变压器波纹储油柜疲劳试验台；20000N.m500kN高压电力绝缘子组件拉压弯扭机械性能测试系统；300N.m通信光缆光纤接头盒连接器扭转弯曲疲劳试验机；钢筋套筒灌浆连接件反复拉压试验机；钢筋套筒灌浆连接件接头高应力反复拉压试验机；井盖井箅承载能力动静测试系统；雨水储水模块蠕变应力试验机；汽车传动轴扭转疲劳试验机；空气弹簧高低温疲劳寿命试验机；20kN汽车减振器示功特性测试机；骨科植入物压扭疲劳试验机测试系统；集装袋周期性提吊加压跌落试验机；
