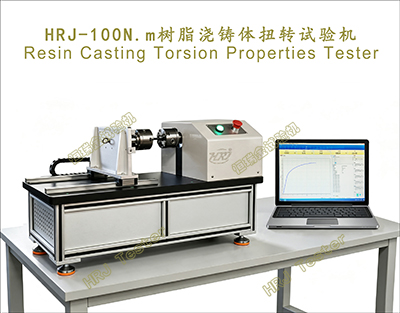

HRJ-100N.m树脂浇铸体扭转试验机
Resin Casting Torsion Properties Tester
重要功能：
→依据GB/T2567-2021树脂浇铸体性能试验方法；6.5扭转试验，测定设定角度或载荷时的剪切应力、剪切弹性模量、剪切比例极限和剪切应力-应变曲线。
→GB/T2567-2021树脂浇铸体扭转性能试件长190mm中间直径Φ12mm端头直径Φ20mm厚度16mm。
→在试样工作段安装扭角变形仪并确定标距，施加初载（约3%破坏荷载），检查HRJ试验机测量系统工作正常。
→操控HRJ试验机，均匀连续加载至破坏，以一定的载荷（或扭角）记录相应的扭角（或载荷），在比例极限内至少记录5次，比例极限至破坏至少记录8次，绘制扭矩-扭角曲线。
→有明显内部缺陷或断在工作段以外的试样予以作废，同批试样不足5个时重做试验。
重要特点：
→人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。
→HRJ高刚性高稳定性、无振动冲击桌上载荷机架。
→高精度对称性扭矩传感器，线性宽，稳定性好，保证扭矩载荷的测试精度。
→高速率低振动、免维护静音型交流电机驱动系统。
→电路板采用光电隔离设计，抗干扰能力强。
→全数字闭环、多通道多功能、易操控的HRJ-Test中文版材料构件扭转性能测控软件/可定制英文版，多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→扭矩载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→扭矩和扭转角自动跟踪测量，实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程自动控制，扭矩角度全闭环控制显示，全键盘输入操作和控制模式智能系统。
→控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历，曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等），坐标自设，满度自调。
→操控软件模块化、开放式编程、个性化设计，可自行调整。
→标准模块：权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能，网络数据库管理，可与多家联网公司直联。
→多重保护功能：扭矩过载保护，过流过压保护，紧急停机安全保护，试验结束自动保护等。
重要参数：
|
HRJ-100N.m树脂浇铸体扭转试验机Resin Casting Torsion Properties Tester |
|
1 |
最大试验扭矩 |
±100N.m（可定制200N.m） |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 |
|
4 |
扭矩示值相对误差 |
≤±0.5% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.001°； |
|
7 |
扭转加载速度 |
3N.m/min～15N.m/min ；20°/min-60°/min； |
|
8 |
两端夹头间距 |
0～300mm |
|
9 |
两端夹头中心线高度 |
≥150mm/可定制 |
|
10 |
两夹具间同轴度精度 |
1000mm范围内≤￠0.1mm |
|
11 |
电源电压及功率 |
～220V±10% 50Hz（须可靠接地），机器功率≈0.4kW |
|
12 |
机器尺寸及重量 |
LWH≈900x350x300mm，WT≈45kg |
主要配置：
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性高稳定性、无振动冲击桌上型 |
1台 |
|
驱动系统 |
静音型交流调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多功能、多通道、易操控 |
1套 |
|
扭角变形仪 |
树脂扭转试验角度测量YYJ-10/6-N |
1套 |
|
扭矩传感器 |
高精度对称型 |
1支 |
|
计量校准装置 |
检定杠杆及砝码托盘 |
1套 |
|
试验夹具 |
树脂浇铸体试验附具工装 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
HRJ-Test中文版材料扭转测试/可定制英文版 |
1套 |
