弹簧压力试验自动化智能测试系统
Spring Compression Force Intelligent Testing System

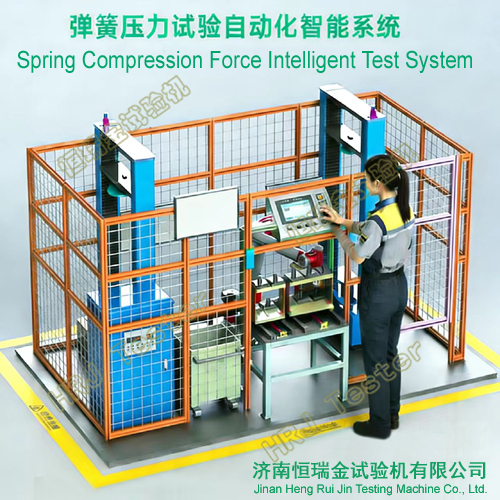

·系统架构：
测试台、机器人、移载台、电控系统、数据采集系统、视觉系统。系统由铝型材安全防护框架、检测执行机构（含伺服驱动与传感器）、人机交互触摸屏、物料收纳箱及状态警示灯等模块组成，整体布局符合工业现场安全与操作便捷性。
·核心功能：弹簧自动上料、力值检测、合格判定。
→弹簧生产质检全流程自动化智能检测分选系统，核心功能包括：
1.自动化上下料系统：通过机械传动实现弹簧自动送料、定位与分拣。
2.多维度智能检测：
2.1尺寸检测：利用机器视觉测量弹簧外径、内径、长度、线径、螺距等参数，微米级精度；
2.2力学性能测试：精度负荷传感器，在线压缩弹簧并采集力-位移曲线，判断弹力、刚度是否达标；
2.3外观缺陷检测：识别判读裂缝、变形、刮痕、外径等存在；
2.4智能分选归类：根据检测结果自动将弹簧分为合格品、不同等级次品或报废品，分别输送至对应料箱；
2.5数据化管理：实时记录检测数据，支持统计分析与质量追溯，对接MES系统；
· 测试流程：
1. 上料定位：弹簧由自动上料机构送入检测工位，完成精准定位；
2. 综合检测：依次完成尺寸测量、力学性能测试与外观缺陷识别；
3. 智能判定：系统对比预设公差标准，输出合格/不合格判定及等级划分；
4. 自动分选：执行机构将不同类别的弹簧推送至对应收纳区域；
5. 数据归档：检测数据与分选结果同步存储，生成质量报表；
· 核心优势与应用场景：
→效率提升：相比人工抽检，可实现100%全检，检测速度可达每分钟数十至数百件，提升产能。
→精度保障：传感器与视觉算法确保检测精度远高于人工，消除人为误差。
→降本增效：减少人工依赖，降低次品流出率，提升产品一致性与市场竞争力。
→领域应用：广泛应用于汽车电子、精密机械、五金制造等行业的弹簧生产制造检验，适配拉伸压缩弹簧、冷卷热卷螺旋弹簧、圆柱形圆锥形环形蝶形弹簧、左旋弹簧右旋弹簧等多品种规格弹簧生产质检全流程自动化智能检测分选。
→行业应用：机车悬架弹簧、铁路线径弹簧、高速动车组弹簧、高速客车弹簧等多品种规格弹簧生产质检全流程自动化智能检测分选。
引用标准、文献文件：
二工位弹簧分选自动化智能测试系统；GB/T47231-2026工业重载移动机器人性能要求及测试方法；GB/Z18978.810-2025人-系统交互工效学第810部分：机器人智能和自主系统；GB/T20867.1-2024机器人安全要求应用规范第1部分工业机器人；GB/T5226.7-机械电气安全机械电气设备第7部分工业机器人技术条件；JB/T10825-2025工业机器人产品验收实施规范；JB/T15340-2025机器人码垛机；ISO 10218-2；ISO 13849-1；ISO 13850；ISO 11161；ISO 13855；HRJ-615在线人造板材厚度自动测量系统；10kN铁矿球团全自动压力试验机系统；
Ergonomics of human-system interaction-Part810；Robotic intelligent and autonomous systems；Robot systems and integration；Robotics-Application specification for safety requirements-Part 1:Industrial robot；Electrical safety of machinery-Electrical equipment of machines-Part 7:Requirements of industrial robot；Spring Sorting Automated Intelligent Test System；Wood-based Panel Online Automatic Thickness Measurement System；Iron Ore Pellets Automatic Compression Test System；Automated Intelligent Test System；Power Electronics Energy Power Electrical Engineering Test System；Construction Machinery Heavy Equipment Transport Vehicles Component Dynamic Fatigue Testing System；Medical Engineering Medical Device Product Biological Materials Mechanical Testing System；Rail Transit Highway Water Transportation Construction Material Engineering Quality Testing System；Servo Control Universal Material Horizontal Tensile Strength Testing Machine；Steel Strand Relaxation Static Load Anchoring Test Machine；Tension Creep Rupture Strength Testing Machine；Hydraulic Servo Constant Stress Compressive Testing Machine；Hydraulic Jack Verification Reaction Frame Structural Multi-functional Test System；Laminated Veneer lumber Structural Timber Wood Mechanical Properties Test System；Metal Wire Material Bolt Connection Components Torsion Properties Testing Machine；Spring Tension Compression Torsion Fatigue Stiffness Properties Testing Machine；High-speed Tensile Testing Machine System；Low-speed Tension Compression Testing Machine System；Electronic Universal Tension Compression Flexural Torsion Material Intelligence Test System；Steel Bar Steel Tube Metal Material Components Member Flexural Testing Machine；Mechanics Calibration Verification Standard Machine；Special Custom Non-Standard New Scientific Research Testing Machine System；
