首页 >> 产品展示 >> GW、HWQ 钢筋钢管弯曲抗折试验机 >> HWQ-50F 钢管弯曲试验机 弯曲力 负荷传感器

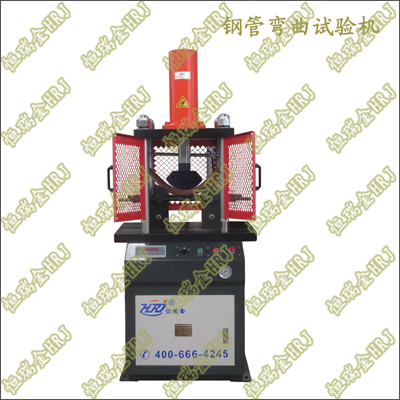

HWQ-50F钢管弯曲试验机(弯曲试验力);
→Steel Pipes Bending Testing Machine;
→Metal materials-Tube Bending Testing Machine;

重要功能:
→对公称外径D≤51.0mm的电焊钢管、埋弧焊接钢管、精密焊接钢管、不锈钢复合钢管、结构钢管、合金钢管、钢塑复合钢管、锅炉钢管、低中压钢管、无缝钢管、有缝钢管(直缝钢管)、脚手架钢管等金属管试件进行0~90°弯曲试验,观测钢管是否产生裂纹、裂缝、裂口或离层,判断钢管弯曲塑性变形性能。
→电焊(电阻焊)钢管和自动电弧焊钢管、直缝焊钢管和螺旋焊钢管、圆形焊接钢管、异型(方形/矩形、扁行、椭圆、平椭圆等)焊接钢管、普通碳素钢管和优质碳素结构管;
→气体管道、输水管道、煤气管道、暖气管道、蒸汽管道、电器管道、石油钻探管、不锈耐酸管、化肥用高压管、化工介质用管、气瓶用管与一般容器管;
→建筑结构网架钢管、支柱钢管、机械支架钢管、热工设备用钢管、机械工业用钢管、航空结构钢管、化学工业用钢管、石油输送钢管、石油天然气干线用钢管;

依据标准:
→GB/T244-《金属管弯曲试验方法》Metallic materials-Tube-Bend test;
→GB/T232-《金属材料 弯曲试验方法》Metallic materials-Bend test;(ISO 7348:2005.MOD);
→GB/T3091-2015《低压流体输送用焊接钢管》Welded steel pipes for low pressure liquid delivery;
→GB/T13793-2016直缝电焊钢管Steel pipes with a longitudinal electric (resistance) weld;
→GB/T32958-2016流体输送用不锈钢复合钢管;
→GB/T32970-2016高温高压管道用直缝埋弧焊接钢管;
→GB/T32976-2016金属材料管横向弯曲试验方法;
→GB/T8163-输送流体用无缝钢管;
→GB/T8162-结构用无缝钢管;
→GB/T3087-低中压锅炉用无缝钢管;
→GB/T28897-钢塑复合管Steel pipes of complex plastic;
→CJ/T136-给水衬塑复合钢管;
→JGJ 128-建筑施工门式钢管脚手架安全技术规范Technical code for safety of frame scaffoldings with steel tubules in construction;
→JGJ130-建筑施工扣件式钢管脚手架安全技术规范/Technical code for safety of steel tubular scaffold with couplers in construction;
→SH/T 3555-2014石油化工工程钢脚手架搭设安全技术规范Technical specification for construction safety of steel scaffold building in petrochemical industry;
→BS EN ISO 8491-2金属材料.管材(全截面).弯曲试验Metallic materials-Tube (in full section)-Bend test;
→EN 74-1-脚手架和支承架用联结件,中心螺栓和踏板.第1部分:钢管用联结件.要求和试验规程;Couplers, spigot pins and baseplates for use in falsework and scaffolds - Part 1: Couplers for tubes -Requirements and test procedures;

重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱结构,加载液压缸上置,高刚性、高稳定性载荷承载机架、工作台。
→液压加载系统与载荷机架一体化集成,轻便、小巧。
→双控双向液压油缸,快速加载、快速运行、快速试验,快速返回。
→一键式操控,加载速度可调,加载卸载快捷、高效。
→液压加荷,电子测力,实时显示钢管弯曲试验力、弯曲试验力峰值。
→高精度测力传感器、线性宽、稳定性好、精准测控。
→滚转式钢管弯曲装置,两钢管支承辊自由滚动,减小摩擦力。
→钢管弯曲弯芯沟槽及支撑辊沟槽,精密切割制作,包覆范围大于钢管公称半径,确保钢管弯曲变形段与弯芯紧密接触,有效防止钢管横截面产生椭圆变形。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:过载、过流、过压保护;试样破断时安全保护;紧急停机保护。
→安全防护网。

重要参数:
HWQ-50F钢管弯曲试验机(弯曲试验力)
Steel Pipes Bending Testing Machine;Metal materials-Tube Bending Testing Machine
1
钢管最大弯曲外径
钢管公称外径D≤51.0mm
2
最大试验力
300kN
3
试验力精度
 ≤±1.0%
4
试验力测量范围
2%~100%FS
5
试验力分辨力
1/±200000F.S(全程分辨力不变)
6
加载速度
1~160mm/min
7
加载方式
液压加载,一键式操控
8
弯曲支承辊间距
0~600mm可调
9
钢管弯曲支承辊
滚转式沟槽
10
钢管弯曲弯芯
包覆式沟槽(弯曲半径=钢管外径6倍)
11
弯曲试验空间高度
≥600mm
12
活塞行程
≥350mm
13
电源电压
~380V±10% 50Hz(须可靠接地)
14
机器功率
1.1kW
15
载荷机架尺寸(LWH)
≈850x630x2100mm
16
机器重量
≈700kg

主要配置:
名   称
内    容
备 注
载荷机架
四柱,高刚性、高稳定性
1台
液压控制系统

1套
测控系统
HRJ-Test微电脑
1套
测力传感器

1支
压缩附具
¢100mm
1套
钢管弯曲支承装置
滚转式
1套
钢管弯曲上压弯芯

1只
安全防护网

1套
膨胀螺栓

4个
随机工具

1套
技术资料
说明书、装箱单、合格证、服务单
1套

产品扩展:
→可定制公称外径D≤60.3mm钢管弯曲试验机Steel Pipes Bending Testing Machine。
→可定制公称外径D≤65.0mm金属管弯曲试验机Metal materials-Tube Bending Testing Machine。
→可定制钢塑复合管弯曲弯芯(弯曲半径=钢管外径8倍,弯曲角度10°30°90°)。
→可定制给水衬塑复合钢管弯曲弯芯(弯曲半径=钢管外径8倍,弯曲角度10°)。
→可完成其它材料的三点抗折试验、四点抗折试验。
→HWQ-50G钢管弯曲试验机Steel Pipes Bending Testing Machine;
→钢管扩口试验机;
→钢管卷边试验机;
→钢管压扁试验机;
→钢管拉伸试验机;
→钢管低温拉伸试验机;
→钢管冲击试验机;
→钢管低温冲击试验机;
