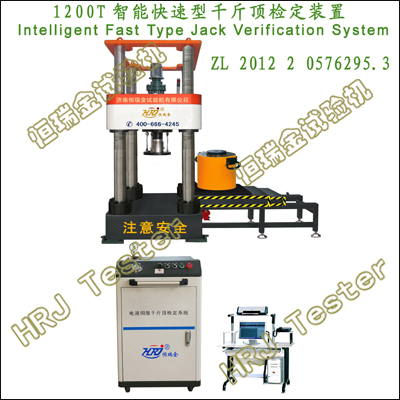

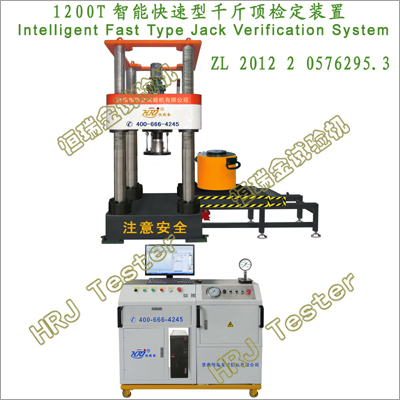

1200T智能快速型千斤顶检定装置
Intelligent Fast Type Jack Verification System
功能特点:
→1200T智能快速型千斤顶检定装置,用于多种规格类型液压千斤顶的自动检定。电动分离式液压千斤顶检定、薄型液压千斤顶检定、穿心式千斤顶检定、特殊千斤顶检定、大行程千斤顶检定、标准型千斤顶检定、非标特制型千斤顶检定。
→1200T智能快速型千斤顶检定装置HRJ千斤顶检定自动推送系统、FLJ-Y1200T快速型移动式千斤顶反力架千斤顶检定自动控制系统组成。
→1200T千斤顶检定自动推送系统,千斤顶推送小车自动前进、定位、后退,HRJ千斤顶检定高强度承压板,圆形示意线、十字形示意线、快速居中安放
→FLJ-Y1200T快速型移动式千斤顶反力架,由底座工作台、移动横梁、四立柱丝杠、传感器稳固系统、悬挂式控制系统、快速送样系统、警示系统等组成。
→JAVS704-10/20千斤顶检定自动控制系统千斤顶液压加载伺服泵站、计算机测控软件组成
→FLJ-Y1200T快速型移动式千斤顶反力架移动横梁、底座工作台高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
→FLJ-Y1200T快速型移动式千斤顶反力架四立柱丝杠,45#优质碳钢,调质处理,精加工。刚性,稳定性。
电机驱动横梁上下移动,调整千斤顶检定空间。HRJ横梁运行悬挂式控制系统点动联动、远程控制、精细调整,快捷高效。横梁运行警示提醒功能。
→HRJ传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同尺寸传感器HRJ环扣型可调吊环,快速调整传感器安放。有效保护传感器及人身安全。
重要参数:
千斤顶检定最大载荷1200T/12MN/12000kN
→1200T千斤顶反力架四立柱跨度(LW)960x800mm;
→1200T千斤顶反力架有限元分析变形量≤0.30mm
→1200T千斤顶检定空间高度300~1600mm,电机驱动横梁上下移动调整;
→HRJ横梁悬挂式控制系统,横梁移动速度≥110mm/min
→1200T千斤顶检定承压板,硬度>HRC55~60,平行度0.3∥1000;
→1200T千斤顶检定承压板示意线¢300mm、¢400mm、¢500mm、¢600mm;
→1200T传感器稳固板¢600x80mm(根据传感器尺寸制作);
→1200T千斤顶检定自动推送系统提升力>10T;
千斤顶移动小车及支架(LWH) ≈1000x1000x400mm,移动距离>1200mm;
JAVS704-12液压千斤顶检定自动控制系统
    1200T液压千斤顶检定自动控制系统,依据JJG 621-2012《液压千斤顶检定规程》制作,与济南恒瑞金试验机有限公司生产的FLY/QJ-12MN/20MN/30MN/50MN/100MN系列千斤顶检定装置配套使用,可有效降低减少劳动强度和提高检定的安全性,在无人为干预下自动完成千斤顶的各项性能测试,标定结果准确和真实可靠
→液压千斤顶检定自动控制系统,一体化双速、高精度液压泵,降低劳动强度提高检定效率和安全性
→千斤顶自动控制检定系统采用高精度放大器及24位高精度A/D转换器,分辨力1/200000;采用智能PID控制技术,具有控制精度高、可靠性好、检测效率高、噪音低、长时间连续工作、保压时间任意设定等优点,系统的保压精度≤0.1%Fs,控制精度≤0.1%,加载速度0.3%~10%FS/s。
→高精度测量采集系统采集标准传感器信号,保证力值精度的高精准及高稳定性,满足自动检定要求。
→千斤顶自动控制系统采用变频技术,由伺服电机带动伺服油泵进行转矩和转速的控制快速加卸油系统实现千斤顶快速加油和快速卸油;自动控制系统完成千斤顶压力检定精准控制。
→多窗口测量显示,计算机实时显示工作压力和工作曲线,检定曲线数量1~3个可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。提示和向导功能
→分析功能,可以对已经完成的试验结果进行数据分析,可叠加对比。
→报告采用Excel格式,内置默认方式,可自主编辑、排序,可单独或合并打印,多类型输出。
→自建强大的数据库,检定数据可随时保存、查询调用;数据库采用ACCESS标准格式,预留联网数据接口;具有三级管理权限功能。
→电路板采用光电隔离设计,抗干扰能力强。
→可以配置多个测力传感器,根据需要平滑切换使用。
→快换接头组件,适合于不同吨位、不同规格型号千斤顶快速检定。
→多重保护功能系统过载溢流保护;保护;过流过压保护;操作保护;试验结束自动保护。
引用标准、文献文件:
    FJV-MTS500t快速型千斤顶检定装置;MTS1000t智能快速型千斤顶检定装置;FJV-MTS1500t快速型千斤顶检定装置;FJV-MTS2000t智能快速型千斤顶检定装置;1000T智能型千斤顶自动检定装置;HRJ千斤顶检定自动推送系统;1200T快速移动式千斤顶反力架1000T多功能千斤顶检定系统1000T液压千斤顶自动检定系统1200T千斤顶计量检定装置2000T智能型千斤顶自动检定装置;3000kN千斤顶压力试验机;JAVS704-20千斤顶检定自动控制系统;300kN/500kN航空三脚架千斤顶检定装置;600kN/1000kN飞机千斤顶压力试验机检定系统;500T智能型千斤顶自动检定装置;1000T快速型移动式千斤顶反力架JB/T5315-2017卧式油压千斤顶;GB/T27697-2011立式油压千斤顶;GB/T20340牵引杆千斤顶;GB/T25974.2-2010煤矿用液压支架立柱和千斤顶技术条件;JB/T11753-2013气动液压千斤顶;JG/T321-2011预应力用液压千斤顶;MT 97液压支架千斤顶技术条件;JJG 621-2012;GB/T21635-2008;hrjtest;JB/T2592-2017;JB/T11101-2011;JB/T3411.58;JB/T3411.59;MT/T1164-2011;MT/T1165-2011;MT/T576;MT/T94;MT/T985;QC/T585-2011;SN 0029;ISO 12140;ISO 6489-3EN 1804-2;ISO 1464ISO 43-2016jnshiyanji;DB37/T1932-2011DB37/T2688.2-2015
    Intelligent Fast Type Jack Verification SystemIntelligent Hydraulic Jack Automatic Verification DeviceHydraulic Jack verification Automatic Control SystemFast Type Jack verification SystemFast Type Movable Jack Load Reaction FrameHydraulic Jack Multi Functional Testing SystemAircraft Jacks Calibration device Compression Testing MachineAircraft Jacks Calibration device Testing System;Hydraulic Jack Load Reaction Framejnshiyanji;Hydraulic Jack Reaction Frame Load Test SystemHydraulic Jack Verification Pressure Tester;Agricultural machinery;Agricultural trailers and trailed equipment Drawbar jacks;Hydraulic bottle jacks;Powered support for coal mine;Specification for power set legs and rams;Airplane-Jacks clearance dimensions;hrjtest;Aircraft Jacking padsPneumatic hydraulic jacksRack and pinion jacks;Screw jacks;HRJ Tester;Jacks Dimensions;Changeable head jacks Dimensions;Hydraulic floor jacks;Hydraulic jack for prestressing;Technical specification of polyurethane seal for power set legs and rams for coal mine;Mechanical jacks of passenger cars;Rule for inspection of oilostatic jack for export;Hydraulic Jack Automatic Verification Device System
Fast Jack Automatic Verification Device System
