首页 >> 产品展示 >> PC钢棒绞线松弛蠕变锚固试验机 >> WDSC-1000微机控制钢绞线PC钢棒应力松弛试验机

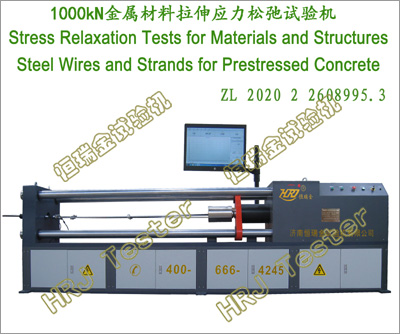

1000kN应力松弛试验机Relaxation Testing Machine(CE CUL/CSA)
≥1000h金属材料拉伸应力松弛试验1000 hours Metallic materials Tensile stress Relaxation Test
≥1000h钢绞线松弛试验1000 hours Steel strand Relaxation Test
≥1000h钢丝和钢筋松弛试验1000 hours Steel wires and bars Relaxation Test
→WDSC-1000kN微机控制钢绞线应力松弛试验机Steel strand Stress Relaxation Testing Machine(CE CUL/CSA)
→WDSC-1000kN微机控制钢筋钢棒应力松弛试验机Steel wires and bars Stress Relaxation Testing Machine(CE CUL/CSA)
重要功能:
光面钢绞线(standard strand)、刻痕钢绞线(indented strand)、模拔钢绞线(compact strand)、环氧树脂钢绞线(Epoxy resin steel strand)、预应力钢绞线(PC Strand),无粘结预应力钢绞线(unbonded steel strand or monostrand),镀锌钢绞线(galvanized)、金属材料、预应力钢丝等进行等温拉伸应力松弛试验及研究。
镀锌钢绞线/涂环氧树脂的钢绞线桥梁系杆、拉索、承力索(messenger wire)、拉线(guy wire)、加强芯(core wire or strength member)架空输电地线(earth wire/ground wire)、公路阻拦索(barrier cable)建筑结构(structure cable)体外预应力工程材料进行等温拉伸应力松弛试验及研究。
PCB预应力混凝土钢棒(Steel Bars for Prestressed Concrete ):预应力混凝土用光圆钢棒P(plain bar)、螺旋槽钢棒HG(helical grooved bar)、螺旋肋钢棒HR(helical ribbed bar)、带肋钢棒R(ribbed bar)进行等温拉伸应力松弛试验及研究。
CRB650/CRB800/CRB970冷轧带肋钢筋、PSB785/PSB830/PSB930/PSB1080预应力混凝土用螺纹钢筋(精轧螺纹钢筋)凝土离心管桩、电杆、高架桥墩、铁路轨枕等预应力构件进行等温拉伸应力松弛试验及研究
重要试验:
★预应力钢绞线、PC钢棒、钢丝和钢筋、金属材料等温应力松弛试验,1000h应力松弛试验周期。
★等温应力松弛试验是在给定温度下(20℃士2℃),将试样保持一定长度(L0+△L0),从初始力F0开始,测定试样上力的变化;应力松弛试验周期120h~1000h可设。
初始试验力、初始试验力保持、零时间保持初始总应变、标距恒定、连续记录试验力和温度、定时记录试验力和温度、监测初始总应变和标距、松弛率、松弛特性曲线(剩余试验力-温度、力-松弛率、力-位移变形等);
等温应力松弛试验(最大应力、给定温度、初始力、损失力、原始标距1000/钢绞线捻距倍数、标距伸长、引伸计、20% F080% F0连续加载、匀速率加载、多个均匀阶段、80% F0100% F0连续加载、保持恒定、应变保持、应变变化、力值记录频率、测力分辨率、引伸计分辨率)。
★1000h等温应力松弛试验(开始时间、给定时间、记录力间隔时间、连续记录、松弛时间≥1000h)。
GB/T10120-2013,GB/T5224-2014中国标准:应力松弛试验时间≥120h、数据推算1000h。
→ISO 15630-3:2010国际标准:应力松弛试验周期≥120h,数据推算。
→EN欧共体标准:应力松弛试验周期≥120h,数据推算。
→NF法国标准:应力松弛试验周期≥120h,数据推算。
→AS NZS 4672.2-2007澳大利亚标准:应力松弛试验周期≥160h,数据推算。
→ASTM E328-2013,ASTM A416/A416M-2012a美国标准:应力松弛试验周期≥1000小时,不规定推算。
→BS5896-2012英国标准:应力松弛试验周期≥1000h,不规定推算。
→JIS G3536日本标准:应力松弛试验周期≥1000h,不规定推算。
→JIS Z2276-2012日本标准:应力松弛试验周期≥1000h,不规定推算。
依据标准:
→GB/T10120-2013金属材料 拉伸应力松弛试验方法Metallic materials-Tensile stress relaxation-Method of test;
→GB/T5224-2014预应力混凝土用钢绞线Steel strand for prestressed concrete
→GB/T5223-2014预应力混凝土用钢丝Steel wire for prestressing of concrete
→GB/T5223.3-预应力混凝土用钢棒Steel bars prestressed concrete;
→GB/T21839-预应力混凝土用钢材试验方法Steel for prestressed concrete-Test methods;
→GB/T13788-冷轧带肋钢筋cold rolled ribbed steel wires and bars;
→GB/T20065-2016预应力混凝土用螺纹钢筋Screw-thread steel bars for the prestressing of concrete
→GB/T30828-2014预应力混凝土用中强度钢丝Middle strength steel wire for prestressed concrete
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors;
→GB/T31314-2014多丝大直径高强度低松驰预应力钢绞线Many high strength of large diameter wire low relaxation  prestressed strands;
→GB/T31304-2014氧涂层高强度钢丝拉索Epoxy-coated high strength wire stay cable
→GB/T30826-2014斜拉桥钢绞线拉索技术条件Technical conditions for steel strand cable of cable stayed bridge;
→GB/T33026-2017建筑结构用高强度钢绞线High strength steel wire strand for building structures
→GB/T25823-单丝涂覆环氧涂层预应力钢绞线Individual epoxy-coated wire prestressing steel strand
→GB/T33363-2016预应力热镀锌钢绞线Hot-dip galvanized steel strand for prestress
ISO 15630-3《混凝土钢筋和预应力用钢 试验方法 第3部分:预应力用钢》Steel for the reinforcement and prestressing of concrete-Test methods--Part 3:Prestressing steel,MOD;
→ISO6934-3预应力混凝土用钢 第3部分:淬火回火钢丝Steel for prestressing of concrete-Part3:Quenched and tempered wireMOD
→ISO 6934-4预应力混凝土用钢 4部分:钢绞线Steel for prestressing of concrete-Part4:strand,NEQ;
→ISO 14655预应力混凝土用环氧树脂涂层钢绞线Epoxy-coated strand for the prestressing of concrete
EN 10391《金属材料 拉伸应力松弛试验 第1部分:试验程序》Metallic materials-Tensile stress relaxation-Part1:Test procedure
→ASTM E328-2013 材料和结构件应力松弛标准试验方法Standard Test Methods for Stress Relaxation Tests for Materials and Structures
→ASTM A416/A416M-2012a预应力混凝土用无镀层七股钢绞线规格Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete
→ASTM A882/A882M-2004涂环氧树脂的7丝预应力钢绞线Standard Specification for Filled Epoxy-Coated Seven-Wire Prestressing Steel Strand
→BS 5896-2012预应力混凝土用高抗拉钢丝和绞合钢绳.规格High tensile steel wire and strand for the prestressing of concrete. Specification
→JIS G3536预应力混凝土用钢丝和绞线Steel wires and strands for prestressed concrete
→JIS G3137预应力混凝土用小直径钢筋Small diameter steel bars for prestressed concrete
→JIS Z2276-2012 金属材料拉伸应力松弛试验方法Method of tensile stress relaxation test for metallic materials
→AS NZS 4672.2-预加应力钢材料 2部分:测试要求Steel prestressing materials-Testing requirements
重要特点:
→旋转式计算机控制、360°全方位视角、视距自由伸缩、清晰明了、集中化操控区域。
人体工程学设计、机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全
卧式四立柱、高刚性、高稳定性、无振动冲击、流线型载荷机机架尺寸可定制
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
高速率、低振动免维护制动型交流伺服电机驱动系统,制动刹车功能
→试验进行中如出现特殊事件(如停电、电脑卡死等),伺服电机制动系统启动,保证保持目标值不变;软件自动保存数据,事件解除后可继续试验。
→应力松弛试验过程由三个温度采集器精准温度采集、实时跟随。
电路板采用光电隔离设计,抗干扰能力强。
拥有多种规格钢绞线、PC钢棒、金属棒材应力松弛试验夹具可供选择。
宽泛的测试速度0.001~50mm/min内任意选择
内置以太网接口;方便的手持控制,即停即行功能;操作灵活、随意切换。
内置式全数字闭环、多通道、多功能、易操HRJ-Test应力松弛测控软件多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、ENAS、NBR、IECGOST、CNS)。
→中国标准数据推算:试验周期≥120h,推算1000小时的应力松弛性能,推算方式有双对数和单对数选项,推算数据有全部数据和特征时间点对应数据选项;试验时间可根据要求不同自行设置。
试验过程的自动控制,试验力、应力、变形、保持全闭环控制,全键盘输入操作和控制模式智能设置系统
控制模式任意设置,无冲击,平滑切换、卸载平稳。
加荷速率任意设定,恒负荷、恒位移、恒变形控制。
自动求取试件的应力松弛性能(如应力松弛率、松弛应力、松弛率等)及试验曲线。
实时绘制剩余试验力-温度,力-松弛率,力-位移变形等曲线。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加曲线可自由放大和缩小;满度自调。
→模块化、开放式编程、个性化设计,试验条件(试样环境、测试条件)可自编程、自添加。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出
载荷标定功能,操作提示和向导功能
网络数据库管理,可与多家联网公司直联
多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:

1000kN应力松弛试验机(CE CUL/CSA);
钢绞线应力松弛试验机Steel strand Stress Relaxation Testing Machine(CE CUL/CSA);
钢筋钢棒应力松弛试验机Steel wires and bars Stress Relaxation Testing Machine(CE CUL/CSA);
1
最大松弛试验力
1000kN
2
试验力测量范围
1%~100%FS
3
试验力准确度
≤±1%
4
试验力分辨力
1/±300000F.S(全程分辨力不变)
5
变形测量范围
0.2%~100%FS
6
变形测量分辨力
0.001mm
7
钢绞线松弛变形标距
≥1800mm
8
钢绞线标距长度
≥钢绞线公称直径60倍,≥钢丝公称直径200倍
9
松弛丝杠行程
0~200mm
10
丝杠移动调整速率
0.001~50mm/min
11
松弛试验有效测试空间
≥2500mm
12
钢绞线松弛载荷施加
20%F0~100%F0连续加载、匀速率加载、载荷恒定、应变保持
13
应力松弛试验程序
全数字闭环,匀速自动加载、保持、自动记录
14
钢绞线公称直径
Φ9.53mm;Φ11.10mm;Φ12.70mm;Φ15.24mm;Φ17.80mm;Φ19.30mm;Φ20.30mm;Φ21.80mm;Φ28.60mm;
15
应力松弛试验扩展
预应力钢丝、预应力钢筋钢棒、金属材料应力松弛试验
16
载荷机架型式
卧式四立柱、高刚性、高稳定性、无振动冲击、流线型
17
电源电压
~380V±10% 50Hz(须可靠接地)
18
载荷机架尺寸(LWH)
≈4600x1200x1500mm

重要配置:

名     称
内      容
备  注
载荷机架
卧式四立柱、高刚性、高稳定性、无振动冲击、流线型
1台
驱动系统
进口制动型交流伺服电机及伺服器,制动刹车功能
1套
测控系统
HRJ-Test全数字闭环、多通道、多功能、易操作
1套
测力传感器

1支
变形传感器

2支
温度传感器

3支
应变测量装置
钢绞线松弛/PC钢棒松弛专用
1套
钢绞线松弛夹具
钢绞线松弛试验专用
1套
计算机
主流品牌
1台
技术资料
说明书、装箱单、合格证、服务单
1套
钢绞线松弛试验软件
中文版/可定制英文版
1套

产品扩展:
SHT300SR;SHT500SR;SHT600SR;SHT1000SR;300kN/500kN/600kN/1000kN钢绞线高温应力松弛试验机Steel strand High temperature Stress Relaxation Testing Machine(CE CUL/CSA)
SHT300SR;SHT500SR;SHT600SR;SHT1000SR;300kN/500kN/600kN/1000kN钢筋钢棒高温应力松弛试验机Steel wires and bars High temperature Stress Relaxation Testing Machine(CE CUL/CSA)
SCR系列;300kN/500kN/600kN/1000kN钢绞线应力腐蚀松弛试验机Steel strand Stress Corrosion Relaxation Testing Machine(CE CUL/CSA)
SCR系列;300kN/500kN/600kN/1000kN钢筋钢棒应力腐蚀松弛试验机Steel wires and bars Stress Corrosion Relaxation Testing Machine(CE CUL/CSA)
STTM系列;500kN/600kN/1000kN钢绞线偏斜拉伸试验机Steel strand Skew Tensile Testing Machine(CE CUL/CSA)
→SSTT系列;600kN/1000kN钢绞线拉伸试验机(6柱精密型)Steel Strand Steel Bars Tensile Testing Integration machine(Precision six column)(CE CUL/CSA)
→压缩应力松弛试验机、扭转应力松弛试验机、蠕变持久试验机;
