首页 >> 产品展示 >> YAW电液伺服恒应力压力试验机 >> CTM2000kN移动式混凝土压力试验机 出口机型

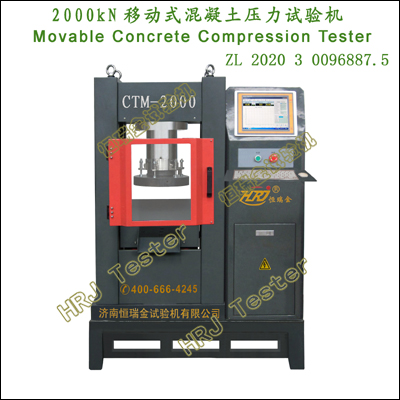

1000kN/1500kN/2000kN移动式混凝土压力试验机
Movable Concrete Compression Testing Machine
Touch Screen Control Concrete Compression Tester
→CTM1000;1000kN移动式混凝土压力试验机(触摸屏操控);
→CTM1500;1500kN移动式混凝土压力试验机(触摸屏操控);
→CTM2000;2000kN移动式混凝土压力试验机(触摸屏操控);
产品功能:
→对普通混凝土试件和高强混凝土试件,进行快速抗压强度测试及研究。
→适用于边长100mm、150mm、200mm立方体混凝土试件,¢150x300mm、¢100x200mm圆柱体混凝土试件,边长150x150x300mm、100x100x300mm棱柱体混凝土试件等。
→快速完成混凝土试件最大承载力、抗压强度检测。
→增加弹性模量测试仪,完成混凝土弹性模量测试。
依据标准:
→GB/T50081-普通混凝土力学性能试验方法标准;
→SL352-2012水工混凝土试验规程;
→GB/T50107-混凝土强度检验评定标准;
→GB 50164-2011混凝土质量控制标准;
→GB/T8239-2014普通混凝土小型砌块;
→GB/T4111-2013混凝土小型空心砌块试验方法;
→GB/T15229-2011轻集料混凝土小型空心砌块;
→GB/T28635-2012混凝土路面砖;
→GB/T11968-蒸压加气混凝土砌块;
→GB/T13544-2011烧结多孔砖和多孔砌块;
→GB/T2542-2012砌墙砖试验方法;
→GB/T13545-2014烧结空心砖和空心砌块;
→GB/T5101-2017烧结普通砖;
→JGJ/T294-2013高强混凝土强度检测技术规程;
→GB/T18736-2017;TB/T3275-2011;TB 10424;JGJ/T385-2015;GB/T50146-2014;GB/T25779;GB/T8488;
重要特点:
→载荷机架与加载系统、测控系统一体化集成,坚固、小巧。
→高刚性、高稳定性、无振动冲击、流线型载荷机架,机架刚度大于1.2倍承载载荷。
→电动丝杠调整试验空间,快速接触试块、快速回位、快捷高效。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→触摸式操控、计算机键盘操控、【开始】、【停止】一键操控。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→加载系统采用精密伺服电机,变频控制、无噪音、静音型。
→加荷速率600N/s~60kN/s精准控制。
→双控双向液压油缸,高速运行、快速试验、高频响应、快速返回。
→可拆装式、滚轮移动、刹车定位、轻巧、多功能。
→移动式实验室、材料实验室、科研实验室、大学实验室、测试中心、标准化协会/委员会。
触屏操控系统Touch Screen System(TSS):
→嵌入式低功耗CPU;大屏、高亮度、TFT真彩,高分辨(1024×1024)。
→内置Windows CE操作系统及HRJ-Test测控软件。
→智能控制,无冲击、平稳平滑切换,快速加载、快速卸载、快速回位。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→试验结束自动返回,智能、高效、快捷。
→操作提示和向导功能。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→网络数据库管理,可与多家网络公司直联。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护。
重要参数:

CTM系列:1000kN/1500kN/2000kN移动式混凝土压力试验机(触摸屏操控)
Touch Screen Control Movable Concrete Compression Tester
1
最大试验力
1000kN/1500kN
2000kN
2
试验力示值误差
≤±1.0%;≤±0.5%
≤±1.0%
3
试验力测量范围
4%~100%F.S
4%~100%F.S
4
试验力分辨力
0.01kN
5
等速应力控制范围
2~60 N/mm2·S-1
6
加荷速率
600N/s~60kN/s;
7
活塞行程
50mm
8
上下压盘最大间距
215mm;375mm;可定制
9
球形上压盘
¢170mm
¢300mm
10
方形下压盘(LW)
400x350mm
11
立柱间距(LW)
430x430mm
12
油泵额定流量
8.0L/min
13
机架结构
四柱、一体化集成,坚固、小巧、高刚性、高稳定性
15
电源电压
~220V±10% 50Hz(须可靠接地)
16
1.5kW
2.2kW
17
机器尺寸(LWH)
≈1140x610x1800mm
18
机器重量
≈950kg
≈1100kg

主要配置:

名  称
内      容
备 注
载荷机架
四柱一体化集成、坚固小巧,高刚性、高稳定性、无振动冲击、流线型载荷机架,电动丝杠调整试验空间
1台
加载系统
国际主流,伺服电机变频控制,无噪音,静音环保型
1套
操控系统
HRJ-Test全数字闭环、多通道、触摸式操控、键盘操控
1套
测力传感器

1支
碎料盘

1个
压缩压盘

1套
技术资料
说明书、装箱单、合格证、服务单
1套
安全防护网

1套

可选定制附件:
→可拆装式、滚轮移动、刹车定位;方形球面压盘300x300mm,400x400mm;混凝土弹性模量测试仪;
产品扩展:
2000kN混凝土快速压力试验机;3000kN高强混凝土压力试验机;5000kN高性能混凝土压力试验机;100kN混凝土拉力试验机;300kN混凝土抗折试验机;10000kN混凝土构件加载系统;600kN混凝土路缘石压折试验机;2000kN混凝土梁拉力试验机;1000kN混凝土管片弯曲试验机;500kN混凝土轨枕静载试验机;600kN混凝土排水管试验机;1000kN排水管外压载荷试验机;
Standard for test method of mechanical properties on ordinary concrete;Standard for evaluation of concrete compressive strength;Mineral admixtures for high strength and high performance concrete;Concrete for railway construction;Test code for hydraulic concrete;Fired common bricks;

Electro-hydraulic Servo Large Space Compressive Tester;Concrete Member Compressive Tester;Pressure and Shear Testing Machine;Ventilating duct Vertical Compression Load Test;Ventilating duct Transverse Load Test;Concrete Drainage Pipes Compression Testing Machine;Reinforced Concrete Drainage Pipes Compression Testing Machine;Concrete Curbs Bending and Compression Testing Machine;Concrete Beam Tensile Testing Machine;Concrete segment Bending Testing Machine;Concrete Sleeper Static Loading Testing Machine;Four Column Concrete Sleeper Static Loading Testing System;Concrete Tensile Testing Machine;
