2024年3月29日 20:14:57

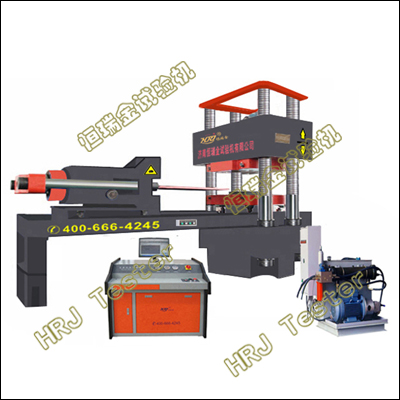

产品规格: YAXJ-10000;YAXJ-15000;微机控制压剪试验机;
Pressure and Shear Testing Machine(Rubber bearings)

满足标准
JT/T4- 公路桥梁板式橡胶支座
JT391- 公路桥梁盆式橡胶支座
GB/T17988- 球形支座技术条件
GB20688.4-橡胶支座第四部分:普通橡胶支座

重要功能
用于公路、桥梁、建筑橡胶支座、减震器类成品,力学性能测试及研究。
板式橡胶支座、盆式橡胶支座、球型支座、普通橡胶支座、异形橡胶支座。
自动测试完成:极限抗压强度、抗压弹性模量、抗剪弹性模量、抗剪粘接性能、抗剪老化、
摩擦系数、转角、竖向压缩变形、径向变形、摩阻系数等项目。

扩展功能
金属、非金属材料、建筑材料等构件抗压强度、抗弯强度性能测试及研究。

重要特点
整机由垂向系统、横向系统、转角系统、伺服泵站系统、测控系统、安全防护系统等组成。
垂向系统:四柱机架,刚度大、强度高,变形小。
丝杠优质结构钢,丝母高标号球墨铸铁,精加工、时效、定形处理;每套丝杠和螺套配做。
底座、横梁精密铸钢整体铸造,精加工、时效、探伤处理。
电机驱动横梁上下移动,实现试验空间调整。
横梁安装间隙消除机构,自动消除螺母与丝杠之间的轴向间隙。
手持式速度控制器,可悬挂于横梁,亦可远距离控制、进行细小的调整。
横向系统:电机驱动,中心定位,精密、准确。
转角系统:平板、顶出油缸组成,
伺服泵站系统:
多通道闭环、多级加载、连续加荷、协调平稳、自动控制。
油箱全封闭,不锈钢板焊接。
油泵、电机组采用串联双弹性支撑方式,噪音小。
德国Rexroth高频响伺服阀、日本NACHI内啮合齿轮油泵、德国ABB电机;连续工作≥120h。
美国液压管件和高压胶管;
双电接点温控表(德国技术),具有油温(10ºC<55ºC)、液位、堵塞报警、停车功能。
高压软管,卡套式锥面密封接头。
精密滤油器(德国技术),颗粒度小于3微米;三重过滤。
风冷系统:随动技术,温度达到测温传感器设定温度时,测控系统自动启动冷却装置。

测控系统
试验过程的自动控制、数据采集、处理、分析、存储及显示。
控制模式智能设置,实现控制方式之间的无冲击平滑切换,加载、卸载平稳。
过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小;满度自调。
操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
操作提示和向导功能。
数据库采用ACCESS格式,数据库中备有多种试验方法、标准。
电路板采用光电隔离设计,具有抗干扰能力强的特点。
灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
网络数据库管理。

多重保护功能:
油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;
试样破断时安全保护;操作提示向导保护;试验结束自动保护。

重要参数

垂向加载
最大试验力(KN)
10000
15000
试验力示值相对误差
≤示值的±1%
试验力测力范围
1%-100%FN
试验力分辨力
最大试验力的1/300000
压缩空间(mm)
0- 1200
0-1500
活塞速度(mm/min)
0-40
活塞行程(mm)
150
200
位移测量范围(mm)
0-150
0-200
竖向变形范围(mm)
0-10;四只光栅式数字位移传感器
径向变形范围(mm)
0-10;四只光栅式数字位移传感器
变形测量分辨力(mm)
0.001
机架结构
4柱式
上下压板尺寸(LW)mm
1000x1000
1200x1200
横梁移动速度(mm/min)
0-200
横向剪切
剪切最大试验力(KN)
2000
3000
剪切压板尺寸(mm)
1000×1000
活塞行程(mm)
200
300
变形测量范围(mm)
0-200
变形测量分辨力(mm)
0.01;两只光栅式数字位移传感器
转角部分
最大转角力(kN)
500
活塞行程(mm)
0-150
转角板尺寸(mm)
1000×1000
位移测量范围(mm)
0-10
位移测量分辨力(mm)
0.001
机架泵站
机架尺寸(LWH)mm
≈3800x2000x4700
≈    5200x2400x4950
总功率(kw)
≈15
≈17.5
整机重量(kg)
≈28000
≈35000
泵站尺寸(LWH)mm )
≈1900×950×900
操控柜尺寸(LWH)mm
≈1130x720x940
