首页 >> 产品展示 >> YAW电液伺服恒应力压力试验机 >> YAW-P2000 P3000 P5000 微机控制钢气瓶压扁试验机

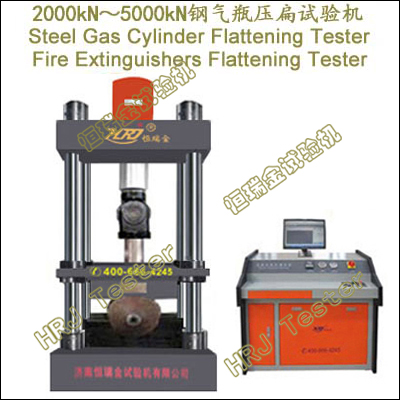

2000kN/3000kN/5000kN.Steel Gas Cylinder Flattening Testing Machine (CE CUL/CSA)
2000kN/3000kN/5000kN.Fire Extinguishers Flattening Testing Machine (CE CUL/CSA)
→YAW-P2000/P3000/P5000;2000kN/3000kN/5000kN微机控制气瓶压扁试验机(CE CUL/CSA)
→YAW-M2000/M3000/M5000;2000kN/3000kN/5000kN微机控制灭火器压扁试验机(CE CUL/CSA)
重要功能:
箱式集装箱用无缝气瓶、气瓶集束装置用无缝气瓶、铝合金无缝气瓶、车用无缝气瓶等各种材质、规格无缝气瓶、天然气瓶、氧气瓶、钢管进行压扁变形能力测试及研究
→消防瓶、灭火器等各类型压力容器进行压扁变形能力测试及研究
→自动完成钢气瓶及灭火器压扁最大载荷测试、压扁速度控制、压头间距调整。
→满足公称外径D0≤425mmD0≤900mm各类型材质气瓶钢瓶压扁试验。
→满足≤12kg、9L灭火器压扁试验。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、ENAS、NBR、IECGOST等国际标准进行试验和提供检测数据。
依据标准:
→GB13440- 无缝气瓶压扁试验方法
→GB/T24160-车用压缩天然气钢质内胆环向缠绕气瓶;
→GB/T24161-呼吸器用复合气瓶定期检验与评定;
→GB/T24162-汽车用压缩天然气金属内胆纤维环缠绕气瓶定期检验与评定;
→GB/T24163-站用压缩天然气钢瓶定期检验与评定;
→GB/T19533-汽车用压缩天然气钢瓶定期检验与评定;
→GB/T11638-2011溶解乙炔气瓶;
→GB/T5099-钢质无缝气瓶;
→GB/T5100-2011钢质焊接气瓶;
→GB/T5842-液化石油气钢瓶;
→GB/T17258-2011汽车用压缩天然气钢瓶;
→GB/T17259-机动车用液化石油气钢瓶;
→GB/T17268-工业用非重复充装焊接钢瓶;
→GB/T11640-2011铝合金无缝气瓶;
→GB/T12337-2014钢制球形储罐;
→GB/T19158-站用压缩天然气钢瓶;
→GB/T24159-焊接绝热气瓶;;
→GB/T28051-2011焊接绝热气瓶充装规定;
→GB/T28052-2011非重复充装焊接钢瓶充装规定;
→GB4351.1-手提式灭火器;
→GB/T150.4-2011压力容器  第4部分:制造、检验和验收;
→571.304 压缩天然气燃料容器规范(美国联邦规程)Compressed natural gas fuel container integrity
→ISO/CD11439 车用高压天然气瓶High pressure cylinders for the on-board storage of natural gas as a fuel for vehicles
→ISO7165 消防 手提式灭火器 性能和结构要求(英文版);
重要特点:
人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
大空间、大跨度、高刚性、高稳定性的四柱载荷机架,刚度大、强度高,变形小。
→宽阔的钢气瓶压扁试验区域,方便钢气瓶装卸,稳定性好。
→钢气瓶垂向压板,滑动导向,无偏载、无阻隔、运行滑畅、保证压扁测试准确。
→钢气瓶压扁压头,精密制作,平行接触无缝隙、对中精准、压扁过程无偏摆。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→独立式静音型油源泵站系统,可移动式,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
内置式全数字闭环、多通道、多功能、易操HRJ-Test测控软件多种标准方法(国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标/GB、ISO、JIS、ASTM、DIN、BS、NF、ENAS、NBR、IECGOST)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能
灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联
试验结束自动返回,智能、高效、快捷。
多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:

2000kN/3000kN/5000kN微机控制钢气瓶压扁试验机/灭火器压扁试验机(CE CUL/CSA)
Steel Gas Cylinder Flattening/Fire Extinguishers Flattening Testing Machine(CE CUL/CSA)
1
最大试验力
2000kN
  3000kN
5000kN
2
试验力示值相对误差
≤±1%
3
试验力测量范围
2%~100%F.S
4
试验力分辨力
1/±300000F.S(全程分辨力不变)
5
等速应力控制范围
2~60 N/mm2·S-1
6
应力速率误差
≤±5%
7
等速应变控制范围
0.00025/s~0.0025/s
8
应变速率误差
≤±5%
9
变形分辨力
0.01mm
10
加荷速率
0.02%~2%FS/s;计算机自动控制显示
11
活塞行程
0~600mm
0~900mm
0~1000mm
12
压头间距
0~500mm
0~1000mm
0~1600mm
13
压头规格(LH)
620x210mmm
1350x460mm
2300x800mm
14
压头角度
顶角60゜,顶角半径R12.5mm、R13mm;
15
试验间距(LW)
980x590mm
1100x610mm
2200x1000mm
16
钢气瓶公称外径
钢气瓶壁厚
D0≤425mm
Sao≤17mm
D0≤900mm
Sao≤27mm
D0≤1500mm
Sao≤50mm
17
机架结构
四柱结构、油缸上置、滑动导向、高刚性
18
电源电压
~380V±10% 50Hz(须可靠接地)
19
机器功率
≈3.0kW
≈4.5kW
≈11.5kW
20
载荷机架尺寸(LWH)
1100x800x3400mm
1600x1000x3900mm
2800x1500x4600mm
21
控制柜尺寸(LWH)
≈1200x800x1100mm
22
机器重量
≈5100kg
≈10500kg
≈18200kg

主要配置

名    称
内    容
备  注
载荷机架
四柱、油缸上置、滑动导向、高刚性
1台
伺服控制系统
国际主流,独立式、可移动、一体化高集成、自冷却、循环过滤
1套
测控系统
HRJ-Test全数字闭环、多通道、多功能、易操控
1套
测力传感器

1支
位移传感器

1只
钢气瓶压扁压头
顶角60゜
1套
送料车
钢气瓶快速移动
1套
计算机
主流品牌
1台
技术资料
说明书、装箱单、合格证、服务单
1套
压扁试验软件
中文版/可定制英文版
1套

功能扩展:金属、非金属材料、建筑材料等试件抗压强度、抗弯强度性能测试及研究。
