首页 >> 产品展示 >> 弹簧拉压扭转疲劳刚度试验机系列 >> TNW系列100N.m~2000N.m微机控制弹簧扭转试验机

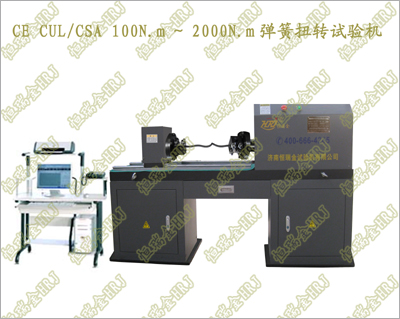

100N.m~2000N.m.Computer Control Spring Torsion Testing Machine(CE CUL/CSA)
TNW系列;100N.m/200N.m/300N.m/500N.m/1000N.m/2000N.m微机控制弹簧扭转试验机(CE CUL/CSA)
→TNW-100N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-200N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-300N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-500N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-1000N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-2000N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
重要功能:
→弹簧、弹性元件的扭矩T、扭转角度θ、扭转刚度测试及研究。
→各种螺旋弹簧、气门弹簧、悬架弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、扭簧、压簧、涡卷簧、异性弹簧扭转性能测试及研究。
→圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧等弹性元件扭转性能测试及研究。
→金属材料、非金属材料、复合材料和构件等扭转性能测试及研究。
→金属与金属粘结层、金属与非金属粘结层、螺栓、阀门、工具扳手、软质材料、复合材料、丝材等扭转性能测试及研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架,机架尺寸可定制。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的试验夹具,快速更换;可选环境系统和应变式扭转计。
→宽泛的扭转测试速度,0°~1080°/min内任意选择。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test弹簧扭转试验测控软件;多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→扭矩载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→扭矩和扭转角自动跟踪测量,实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程的自动控制,扭矩、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等),坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:扭矩力过载保护;过流过压保护;试样破断时安全保护;紧急停机保护;试验结束自动保护等。
重要参数:

TNW系列;100N.m~2000N.m微机控制弹簧扭转试验机(CE CUL/CSA)
100N.m/200N.m/500N.m/1000N.m/2000N.m.Computer Control Spring Torsion Testing Machine
1
弹簧扭转最大扭矩
±100N.m/±200 N.m
±300N.m~±1000N.m
±2000N.m
2
扭矩测量范围
2%~100%F.S
3
扭矩分辨力
1/±200000F.S
1/±300000F.S
4
扭矩示值相对误差
≤±1%;  ≤±0.5%
5
扭矩扭转角测量范围
0°~∞
6
扭转角分辨力
0.01°/ 可定制0.0001°
7
扭转试验速度
0°~1080°/min
8
扭转速度相对误差
设定值的±1%以内
9
夹头间移动距离
0~300mm
0~600mm
0~700mm
10
两夹头同轴度
≤¢0.2mm
11
试验机主轴中心高度
170mm
170mm
230mm
12
设备功率
≈0.4kW
≈0.75kW
≈1.5kW
13
载荷机架尺寸(LWH)
≈900x320x1100mm
≈1630x600x1100mm
≈1800x660x1150mm
14
机器重量
≈400kg
≈700kg
≈900kg
15
电源电压(须可靠接地)
~220V±10%;50Hz
16
扭转试验附具
弹簧扭转试验特制专用

主要配置:

名    称
内    容
备  注
载荷机架
高刚性、高稳定性、无振动冲击、流线型卧式载荷承载机架
1台
驱动系统
进口交流伺服调速电机及驱动器
1套
测控系统
HRJ-Test全数字闭环、多通道、多功能、易操控
1套
高精度扭矩传感器

1支
扭转试验夹具
弹簧扭转试验特制专用
1套
计量标定附件
检定杠杆、砝码托盘
1套
计算机
主流品牌
1台
技术资料
说明书、装箱单、合格证、服务单
1套
弹簧扭转试验软件
中文版/可定制英文版
1套

功能扩展:
→高精度扭转计,扭角分辨力为0.0001°;
→扭转高低温环境试验系统;
→动态扭矩疲劳试验测试,频率≤2Hz;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→0.5N.m~200N.m扭矩试验机Torsion Testing Machine(CE CUL/CSA);
→100N.m~2000N.m材料扭转试验机Torsion Testing Machine(CE CUL/CSA);
→3000N.m~80000N.m扭转试验机Material Torsion Testing Machine(CE CUL/CSA);
→3000N.m~50000N.m高强螺栓连接副扭矩系数试验机High strength Bolt Connection Pair Coefficient of Torsion Testing Machine (CE CUL/CSA);
→5000N.m~80000N.m汽车传动轴扭转试验机Axle Torsion fatigue Testing Machine(CE CUL/CSA);
→5000N.m~80000N.m汽车半轴扭转试验机Driver Shaft Torsion fatigue Testing Machine(CE CUL/CSA);
→10N.m/20N.m/50N.m/100N.m/200N.m/500N.m/1000N.m/2000N.m五金工具扭转疲劳试验机Hardware Tool Torsion Fatigue Testing Machine(CE CUL/CSA);
→200N.m/500N.m/1000N.m/2000N.m碳纤维管扭转试验机Carbon Fiber Tube Torsion Testing Machine;
→50N.m/100N.m/200N.m/500N.m万向节扭转疲劳试验机Universal joint Torsion Fatigue Testing Machine(CE CUL/CSA)
→50N.m/100N.m/200N.m/500N.m树脂锚杆杆体扭转试验机Resin anchor bolts Torsion Testing  Machine(CE CUL/CSA);
→100N.m 光缆接头盒连接器扭转弯曲疲劳试验机(CE CUL/CSA);→0.5N.m/1N.m/2N.m/5N.m/10N.m/20N.m/50N.m/100N.m/200N.m接骨螺钉扭矩试验机Bone screw Torsion Testing Machine(CE CUL/CSA);
