首页 >> 产品展示 >> 500T 650T 1000T 1200T 2000T 10000T 千斤顶检定装置反力架 >> FLJ-Y系列 快速型移动式千斤顶反力架

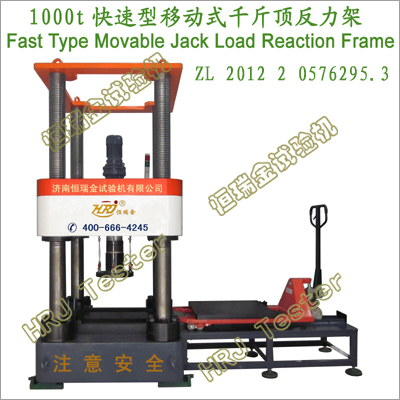

Fast type Movable Jack load Reaction frame快速型移动式千斤顶反力架;

FLJ-Y5; 500t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

FLJ-Y10; 1000t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

FLJ-Y12; 1200t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

FLJ-Y15; 1500t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

FLJ-Y18; 1800t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

FLJ-Y20; 2000t快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame;

产品功能:
电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。
依据标准:JJG621-2012《液压千斤顶检定规程》。
重要特点
由移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、移动小车、悬挂式控制系统等组成。
1、四立柱丝杠结构,刚性高,稳定性好。
2、移动式横梁、底座:高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
3、大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。
4、四立柱丝杠:45#优质碳钢,粗加工后调质处理,再精加工成型。
5、传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。
6、环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
7、移动小车:方便千斤顶安放、装卸。
8、圆形示意线、十字形示意线、长度标尺,快速居中定位。
9、悬挂式控制系统:点动、联动、远程控制、精细调整;方便、安全。
10、组合式特制承压板,具备互换性。耐用、长久。
11、运行警示提醒功能。

重要参数
FLJ-Y5;FLJ-Y10;FLJ-Y12;FLJ-Y15;FLJ-Y18;FLJ-Y20;500t/1000t/1200t/1500t/1800t/2000t
快速型移动式千斤顶反力架/Fast type Movable Jack load Reaction frame
1
最大承载力
5MN/500t(5000kN);10MN/1000t(10000kN);12MN/1200t(12000kN);15MN/1500t(15000kN);18MN/1800t(18000kN);20MN/2000t(20000kN);
2
机架有限元分析
变形量≤0.30mm
3
试验空间
300~1600mm
4
试验跨度(LW)
600x500mm;1020x820mm;/可定制
5
试验空间调整方式
电机驱动,横梁上下移动进行调整
6
横梁移动速度
≥110mm/min
7
组合式承压板
HRC55-60
8
压板平行度
0.3∥1000
9
圆形示意线
Φ300mm、Φ400mm、Φ500mm、Φ600mm
10
传感器稳固板
¢320x40mm;Φ600x80mm;/根据传感器尺寸制作
11
电源电压
~380V±10% 50Hz
12
设备功率
1.5kW;2.2kW;3.0kW;4.5kW;
