WAW-600T微机控制电液伺服防爆试验机
    本试验机按危险物品储运、试验要求设计、制作的防爆型试验机,防爆等级:Ex(ia)C T4 防爆温度≤135;适用于危险品试验、危险环境中对其它物品的试验检测要求。
主机与与控制部分隔离安装,主机安装在抗爆压药间,控制部分安装在控制间,隔离操作。主机与控制部分距离>12m。充分保证实验安全性。
    全自动控制试验力、行程速率,可预置力值并实时检测。可进行拉伸、压缩试验,进行力值、变形测量;可根据设置的试验条件参数自动计算、显示试验结果,包括检测材料的最大承载力、强度、伸长变形、延伸率等;具有保压功能,可设定并控制保压时间及压力。
    主机操作现场及隔离控制部分均设有启停升降控制开关和急停控制开关,可双向联动;设有多重保护功能,既方便操作,又具有极高的安全性。
    本试验机的设计、制造、检验依据下列标准相关条款:
1)GB/T2611-2007《试验机通用技术要求》
2)JJF1103-2003《万能试验机计算机数据采集系统评定》
3)JJG139-1999《拉力、压力和万能试验机的检定规程》
4)GB/T16826-2008《电液伺服万能试验机》
5)GB/T228-2008《金属材料室温拉伸试验方法》
6)GB/T7314-2005《金属材料室温压缩试验方法》
7GB16483-1998《化学品安全技术说明书编写规定》
8GB1560-1995《常用危险物品贮存通则》
9GB13690-1992《常用危险化学品的分类及标志》
10GB15258-1998《化学品安全标签编写规定》
11GB11651-1989《劳动防护用品选用规则》
12GB13733-1992《有毒作业场所空气采样规范》
13GB5044-1985《职业性接触毒物危害程度分级》
14GB12331-1990《有毒作业分级》
15LD/TI-1991《劳动卫生工程技术措施综合评价导则》
16GB12268-1990《危险货物品名表》
17GB190-1990《危险货物包装标志》


一. 主要功能及特点:
1. 该试验机采用微机控制高精度电液伺服阀,驱动精密液压缸,实现等速率试验力、等速率位移、等速率变形等多种模式的自动控制,完成对试样的拉伸、压缩、抗弯、抗折试验要求
2. 试验机主机采用液压缸下置式:液压缸在试验机的下部。上下钳口座为全开式结构,装夹试样方便,稳定性好。该结构设计合理、简洁、稳定性好,可靠、易维护,液压伺服加载系统, ,确保系统高精高效、低噪音、快速响应, 实现对试验的自动控制加载、换向;
微机控制及处理系统:
a:伺服控制系统:准确完成试验过程中试验参数的设定、试验过程的自动控制、数据采集、处理、分析、存储及显示。实现试验力、试样变形、活塞位移和试验进程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能。

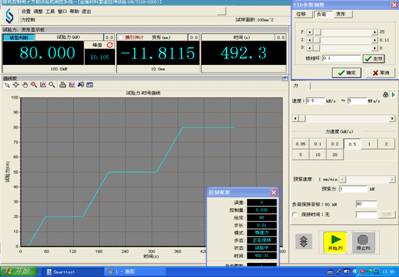

b:试验力,峰值、试样变形、活塞位移、试验曲线的屏幕显示功能,全键盘输入操作和控制模式智能设置专家系统,实现了控制模式的任意设置和各种控制方式之间的平滑切换,使系统具有最大的灵活性。加、卸载平稳。
c:数据板中备有多种试验方法、标准,可完成多种材料的实验,试验过程能够模拟再现和试验数据的再分析、试验曲线放大、比较、遍历。试验曲线可任意选择坐标轴,并可自由放大和缩小;
d:基于WindowsXP操作系统的试验软件,采用用模块化、开放式编程、人性化设计,客户可以根据自己的要求对试验标准、试验报告、原始材料参数等进行输入调整,满足个性化要求。方便升级、方便权限管理;主要模块有:权限管理模块、试验标准模块、试验控制模块、曲线分析模块、数据查询模块、报表输出模块等。为避免操作过程中出现错误,增加提示和向导操作。
e:试验数据以数据库化管理,可以进行网络数据库通讯和管理;
f:试验机具有扩展和更新能力;
3. 保护功能:
a) 油缸限位保护;
b) 液压系统过载溢流保护;
c) 试验力过载保护;
d) 过流、过压保护;
e) 试样破断时安全保护;
f)  试验结束自动保护。
二、主要技术参数
序号
项 目 名 称
参 数
1
最大试验力kN
600
2
试验力示值相对误差
≤示值的±1%
3
试验力测量范围
2%~100%F.S
4
等速应力控制范围(N/mm2·S-1)
2~60
5
应力速率误差
≤±5%
6
等速应变控制范围
0.00025/s~0.0025/s
7
应变速率误差
≤±5%
8
等速位移控制范围(mm/min)
0.5~50
9
位移速度相对误差
≤±5%
10
加荷速率
计算机实时显示
11
活塞最大移动速度 mm/min.
约70
12
横梁最大移动速度mm/min
约200
13
拉伸试验空间mm
550
14
压缩试验空间mm
450
15
圆试样夹持直径范围mm
Φ13~Φ40
16
板试样夹持厚度范围mm
0~30
17
试样夹持宽度mm
70
18
电机功率kW
约4.5
19
上下压盘尺寸mm
Φ160  可根据式样要求定制
20
试样夹紧方式
液压夹紧
21
主机外形尺寸mm
≈730×580 ×2050
22
伺服控制柜外形尺寸mm
≈1100 × 700 × 940
23
电源
380V±50Hz
三、试验机的配置
序号
名 称
           规  格  型  号
数量
1
主 机
油缸下置
1台
2
一体化伺服控制柜
含油源系统
1套
3
测控系统

1套
4
油压传感器

1只
5
位移传感器

1只
6
圆试样钳口
Ф13-26;26-40mm
各1付
7
平试样钳口
0-15;15-30mm
各1付
8
压缩附具mm
Ф160
1套
9
弯曲试验附具
跨距0-500mm可调;压头Ф30mm 1只
1套
10
计算机
联想*1G*160G*17液晶
1台
11
地脚螺栓
固定主机用
4个
12
调整斜铁
主机调整水平
3个
13
随机工具

1套
14
随机文件

1套
15
软件光盘

1张

以下内容为选配*另付费
打印机
惠普 A4 彩色喷墨
电子引伸计
YYU-10/50   YYU-50/50
其它类夹具
 根据要求定制


抗折装置
跨度10-300mm可调;压头¢2、3、5、10、20mm 选配或定制
