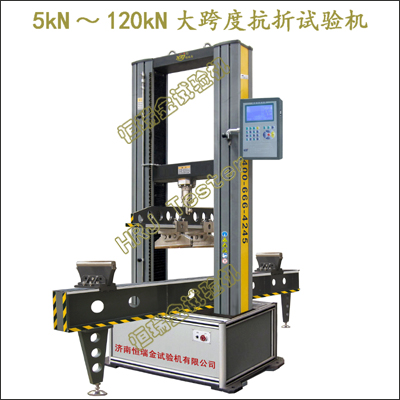

WDW-SZ系列;5kN/10kN/20kN/50kN/100kN/120kN数显式大跨度抗折试验机(长试样)
Large span Bending Testing Machine(LCD Digital)(Long test specimen)
→5kN10kN20kN数显式大跨度抗折试验机(长试样)(CE CUL/CSA);
→100kN120kN数显式大跨度抗折试验机(长试样)(CE CUL/CSA);
重要功能:
→陶瓷砖、路缘石、石材、石墨、碳化硅、石棉水泥波瓦、石棉水泥平板、稻草板、石膏板、轻质保温材料制板、长木板材、圆木材、碳酸钙板、各种非金属复合板材的抗折力性能、抗弯曲性能测试及研究。
→耐火材料、建筑材料、交通材料、医学材料、碳素材料、纤维材料、复合材料、金属材料等抗折力性能、抗弯曲性能测试及研究。
→≤3200mm长试样三点弯曲抗折试验,≤3200mm长试样四点弯曲抗折试验。
→测试抗弯性能、抗弯载荷、初期抗弯载荷、最终抗弯载荷、抗弯强度、正弯曲、负弯曲、抗弯弹性模量。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS等国际标准进行试验和提供检测数据。
重要特点:
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2~600mm/min(可定制2m/min&80in/min~25m/min&1000in/min高速拉伸试验机)。
→HRJ-Test微电脑测控系统,全数字、多功能、易操作,全键盘输入操作和控制模式智能设置。
→液晶显示,实时显示试验力值、曲线图形、位移、加荷速率。
→试验力、加荷速率自动采集、处理、分析,试验结果以直观的文字、图形方式显示、保存、微型打印;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、位移行程保护;过流过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
WDW-SZ系列;5kN/10kN/20kN/50kN/100kN120kN 数显式大跨度抗折试验机(长试样)
Large span Bending Testing Machine(LCD Digital)(Long test specimen)(CE CUL/CSA) |
1 |
最大试验力 |
5kN~20kN |
30kN/50kN |
100kN/120kN |
2 |
试验机级别 |
0.5级/1级 |
3 |
负荷测量范围 |
0.4%~100%FS(0.5级)/1%~100%FS(1级) |
4 |
试验力分辨力 |
1/±200000F.S |
5 |
力控速率调节范围 |
0.005%~5%FS/S |
6 |
力控速率控制精度 |
速率<0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
7 |
变形速率调节范围 |
0.005~5%FS/s |
8 |
|
速率<0.05%FS/s时,为±2%设定值以内;
速率≥0.05%FS/s时,为±1%设定值以内; |
9 |
位移速率调节范围 |
0.2~600mm/min(可定制2m/min&80in/min~25m/min&1000in/min高速试验机系统) |
10 |
位移速率控制精度 |
速率<0.5mm/min时,为±1%设定值以内;
速率≥0.5mm/min时,为±0.5%设定值以内; |
11 |
|
410mm |
510mm |
12 |
横梁移动行程 |
0~1000mm |
0~1200mm |
13 |
电源电压 |
~220V±10% 50Hz(须可靠接地) |
14 |
机器功率 |
400w |
750w |
2000w |
15 |
载荷机架尺寸(LWH)
(不含抗折试验长梁) |
≈860x460x1750mm |
≈940x520x1850mm |
≈1050x560x2150mm |
16 |
机器重量
(不含抗折试验长梁) |
≈300kg |
≈500kg |
≈800kg |
主要配置:
名 称 |
内 容 |
备 注 |
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架 |
1台 |
驱动系统 |
|
1套 |
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版 |
1套 |
测力传感器 |
|
1支 |
|
支撑梁支座跨度10~3200mm可调;加荷梁支座跨度10~1000mm可调;
挠度变形测量仪0.01mm; |
1套 |
压缩附具 |
|
1套 |
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
微型打印机 |
选配 |
附具扩展:
JC/T546硅酸钙板抗折附具,600mm混凝土四点抗折附具,混凝土路面砖抗折强度试验附具,天然饰面石材四点弯曲强度附具,耐火材料常温抗折强度附具,红砖抗折附具,瓷砖抗折附具,水泥抗折附具,接骨板抗折附具,树脂骨水泥抗弯强度附具,玻璃夹砂管拉伸附具,板试样平钳口(0~7mm、7~14mm、14~20mm),圆试样V型钳口(¢4~9mm、¢9~14mm、¢14~20mm),80mm大口径管材拉伸附具,钢塑复合管内衬塑结合强度附具,32mm~63mm硅芯管拉伸夹具,线材缠绕拉伸附具,土工布宽条拉伸试验夹具,格栅拉伸附具,安全网拉伸附具,安全网开眼环扣强力附具,安全网抗剪力附具,宾格网拉伸附具,安全带拉伸附具,打包带拉伸附具,橡胶塑料拉伸附具,密封胶拉伸附具,弹性绳拉伸附具,编织袋拉伸附具,短纤维拉伸附具,90°180°撕裂剥离附具,胶黏剂拉伸附具,高分子材料拉伸附具,防水板拉伸附具,八字模拉伸附具,砂浆粘结力拉伸附具,细丝片材拉伸附具,网格布薄膜拉伸附具,土工布抓样法拉伸附具,锁具拉伸附具,X-Y工作台(十字工作台),碳纤维拉伸试验附具,GDP80夹层结构滚筒剥离附具,电线电缆拉伸附具,人造板木板材拉伸附具,对夹式拉伸附具,杠杆式拉伸附具,医用拉伸附具,100mm150mm200mm圆形方型T型特制压缩试验附具,英制/美制/欧制/特殊试验附具。
