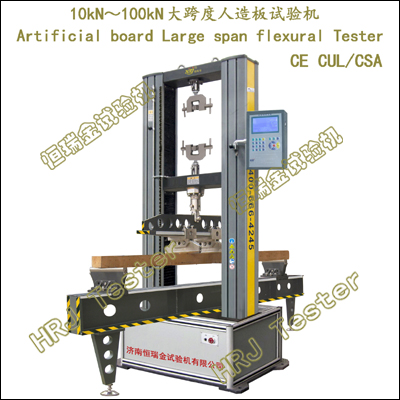

MWD-D系列;10kN/20kN/50kN/100kN液晶数显大跨度人造板试验机(长试样)(CE CUL/CSA)
→10kN/20kN/50kN/100kN.Digital Wood-based Panels Testing Machine(Large flexural span)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.MDF Testing Machine(Large flexural span)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.Wood Testing Machine(Large flexural span)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.Artificial board Testing Machine(Long test specimen)(CE CUL/CSA);
→MWD-10D;MWD-20D;10kN/20kN液晶数显大跨度人造板试验机(长试样)(CE CUL/CSA);
→MWD-50D;50kN液晶数显大跨度人造板试验机(长试样)(CE CUL/CSA);
→MWD-100D;100kN液晶数显大跨度人造板试验机(长试样)(CE CUL/CSA);
重要功能:
→胶合板、不饱和聚脂树脂装饰胶合板刨花板,硬质纤维板、中密度纤维板MDF (普通型/家具型/承重型/干燥状态/潮湿状态/高湿度状态/室外状态),结构用及非结构用单板层积材,表面装饰板、聚乙烯薄膜饰面人造板、装饰单板贴面人造板、浸渍胶膜纸饰面人造板,细木工板、实木复合地板、浸渍纸层压木质地板、竹地板、实木地板,挤压板、蜂窝状板、孔状板、空心结构板,木家具等物理力学性能测试及研究。
→集成材组坯、结构用集成材、同等组合结构用集成材、异等组合结构用集成材、对称异等组合结构用集成材、非对称异等组合结构用集成材、大截面结构用集成材、中截面结构用集成材、小截面结构用集成材、等截面结构用集成材、变截面结构用集成材、水平结构用集成材、垂直结构用集成材、通直结构用集成材、弯曲型集成材、轴心受力用结构集成材、受弯结构用集成材等物理力学性能测试及研究。
→水平型指结层板、垂直型指结层板、结构用胶合木、木嵌块等物理力学性能测试及研究。
→目测分等层板、机械应力分等层板、纵接层板、未纵接层板、机械应力分等非纵向接长层板(MSR层板) 等物理力学性能测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR等国际标准进行试验和提供检测数据。
重要试验:
→≤3200mm长试样木材人造板的静曲强度和弹性模量测定(三点弯曲);
→≤3200mm长试样木材人造板的静曲强度和弹性模量测定(四点弯曲);
→长试样木材抗弯载荷;
→人造板抗弯性能、抗弯载荷、初期抗弯载荷、最终抗弯载荷、抗弯强度、正弯曲、负弯曲、抗弯弹性模量;
→人造板总剥离率、最大剥离率、木破率、特征强度;
→人造板内胶合(结合)强度测定;
→人造板表面胶合强度测定方法1:适用于未饰面的刨花板、纤维板、水泥刨花板、非单板饰面的人造板;
→人造板表面胶合强度测定方法2:适用于单板饰面人造板;
→人造板胶层剪切强度测定:通过压缩载荷,试件胶层产生剪切破坏;载荷加载速度9800N/min;
→人造板浸渍剥离性能测定:适用于单板类人造板;
→人造板沸煮剥离性能测定/减压加压剥离性能测定:适用于结构用集成材胶合性能;
→人造板耐剥离力测定:适用于聚氯乙烯膜饰面人造板,拉伸速度588N/min;
→人造板握螺钉力测定;
→人造板抗拉强度测定、抗压强度测定、顺纹抗压强度测定(顺纹压缩载荷与横截面积之比)、保证载荷测定;
依据标准:
→GB17657-2013人造板及饰面人造板理化性能试验方法Test methods of evaluating the properties of wood-based panels and surface decorated wood-based panels;
→GB/T26899-2011结构用集成材Structural glued laminated timber;
→GB/T50329-木结构试验方法标准Standard for methods testing of timber structures;
→GB/T1928-木材物理力学试验方法
→GB/T1936.1-木材抗弯强度试验方法Method of testing in bending strength of wood;
→GB/T1936.2-木材抗弯弹性模量测定方法;Method for determination of the modulus of elasticity in static bending of wood;
→GB/T1937-木材顺纹抗剪强度试验方法Method of testing in shearing strength parallel to grain of wood;
→GB/T1938-木材顺纹抗拉强度试验方法,Methods of testing in tensile strength parallel to grain of wood;
→GB/T1939-木材横纹抗压试验方法test method for compressive strength of the transverse fiber;
→GB/T1941-木材硬度试验方法Method of testing in hardness of wood;
→GB/T1942-木材抗劈力试验方法Method of Testing in Cleavage Strength of Wood;
→GB/T1943-木材横纹抗压弹性模量测定方法Method for Determination of the Modulus of Elasticity in Compression Perpendicular to Grain of Wood;
→GB/T11718-中密度纤维板Medium density fiberboard;
→GB/T20241-单板层积材Laminated veneer lumber;
→GB/T20239-体育馆用木质地板Wooden flooring for gymnasium;
→GB/T5849-细木工板Block board;
→GB/T18102-浸渍纸层压木质地板;Laminate flooring;
→ISO/DIS 16892-2人造板 干纤维板 第2部分 技术要求(英文版);
→BS EN 789: Timber structures Test methods. Determination of mechanical properties of wood based panels;
→BS EN 310:Wood-based panels. Determination of modulus of elasticity in bending and of bending strength;
→BS EN 312-2010 Particleboards. Specifications;
→BS EN 314-1: Plywood. Bonding quality Test methods;
→BS EN 314-2: Plywood. Bonding quality Requirements;
→BS EN 319: Particleboards and fiberboards-Determination of tensile strength perpendicular to the plane of the board;
→BS EN 300-:Oriented strand boards (OSB)-Definitions, classification and specification;
→BS EN 326-1:Wood-based panels. Sampling,cutting and inspection. Sampling and cutting of test pieces and expression of test result;
→LY/T1573-竹地板Bamboo floor;
→HG/T2727-聚乙酸乙烯酯乳液木材胶粘剂Polyvinyl acetate emulsion adhesives for woods;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2~600mm/min(可定制高速试验机系统0.001~6000mm/min)。
→HRJ-Test微电脑测控系统,全数字、多功能、易操作,全键盘输入操作和控制模式智能设置。
→液晶显示,实时显示试验力值、曲线图形、位移、加荷速率。
→微电脑实时控制、显示;读数直观,曲线大小自动调整;坐标满度自动调节。
→试验力、加荷速率自动采集、处理、分析,试验结果以直观的文字、图形方式显示、保存、微型打印;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法(国标、英标、美标、德标、日标、意标、俄标、欧标、法标、澳标等/GB、ISO、JIS、ASTM、DIN、BS、EN、AS、NBR)。
→试验结束自动返回,智能、高效、快捷。
→留有联机接口,可与PC联机,同步操控。
→网络数据管理,可与多家联网公司直联。
→多重保护功能:试验力过载、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
10kN/20kN/50kN/100kN液晶数显大跨度人造板试验机(长试样)(CE CUL/CSA)
Digital Wood-based Panels Testing Machine(Large flexural span)
MDF Testing Machine;Wood Testing Machine;Artificial board Testing Machine(Long test specimen) |
1 |
最大试验力 |
10kN/20kN |
30kN/50kN |
100kN |
2 |
试验机级别 |
0.5级 / 1级 |
3 |
负荷测量范围 |
0.4%~100%FS(0.5级)/1%~100%FS(1级) |
4 |
试验力分辨力 |
1/±300000F.S(全程分辨力不变) |
5 |
力控速率调节范围 |
0.005%~5%FS/S |
6 |
力控速率控制精度 |
速率<0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
7 |
变形速率调节范围 |
0.005~5%FS/s; |
8 |
变形速率控制精度 |
速率<0.05%FS/s时,为±2%设定值以内;
速率≥0.05%FS/s时,为±1%设定值以内; |
9 |
位移速率调节范围 |
0.2~600mm/min(可定制高速试验机系统0.001~6000mm/min) |
10 |
位移速率控制精度 |
速率<0.5mm/min时,为±1%设定值以内;
速率≥0.5mm/min时,为±0.5%设定值以内; |
11 |
有效试验跨度 |
410mm |
510mm |
12 |
横梁移动行程 |
1000mm |
1200mm |
13 |
电源电压 |
~220V±10% 50Hz(须可靠接地) |
14 |
机器功率 |
400w |
750w |
2000w |
15 |
载荷机架尺寸(LWH)
(不含静曲试验长梁) |
≈860x460x1750mm |
≈940x520x1850mm |
≈1050x560x2150mm |
16 |
机器重量
(不含静曲试验长梁) |
≈300kg |
≈500kg |
≈800kg |
重要配置:
名 称 |
内 容 |
备 注 |
载荷机架 |
大跨度、高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
驱动系统 |
|
1套 |
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版 |
1套 |
测力传感器 |
|
1支 |
压缩附具 |
|
1套 |
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
人造板
专用附具
|
内胶合(结合)强度附具:金属卡头(50x50mm)8件; |
表面胶合强度附具1:卡头(φ35.6mm)8件; |
表面胶合强度附具2:卡头(20x20mm) 6件; |
握螺钉力附具:1套; |
抗拉强度附具/胶合强度(拉伸剪切)附具:1套; |
顺纹抗压强度附具:1套; |
静曲强度
试验长梁 |
支撑梁支座跨度10~3200mm可调;加荷梁支座跨度10~1000mm可调;
支承辊及加荷辊(¢10mm、¢15mm、¢30mm、¢48.33mm);挠度变形测量仪0.01mm |
功能扩展:
长试件抗拉强度试验:试件长度≥1200mm,最大抗拉载荷、抗拉强度、顺纹抗拉强度。
产品扩展:
→MWW-D系列;10kN/20kN/50kN/100kN微机控制大跨度人造板试验机(长试样)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.Computer Control wood-based panels Testing Machine(Large flexural span);
→10kN/20kN/50kN/100kN.MDF Testing Machine(Large flexural span)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.Wood Testing Machine(Large flexural span)(CE CUL/CSA);
→10kN/20kN/50kN/100kN.Artificial board Testing Machine(Long test specimen)(CE CUL/CSA);
→MWW-10D;MWW-20D;10kN/20kN微机控制大跨度人造板试验机(长试样)(CE CUL/CSA);
→MWW-50D;50kN微机控制大跨度人造板试验机(长试样)(CE CUL/CSA);
→MWW-100D;100kN微机控制大跨度人造板试验机(长试样)(CE CUL/CSA);
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统(Touch Screen System);
