首页 >> 产品展示 >> WAW微机控制电液伺服万能试验机 >> WAW-B100kN~1000kN电液伺服万能试验机Hydraulic Servo Universal Tester

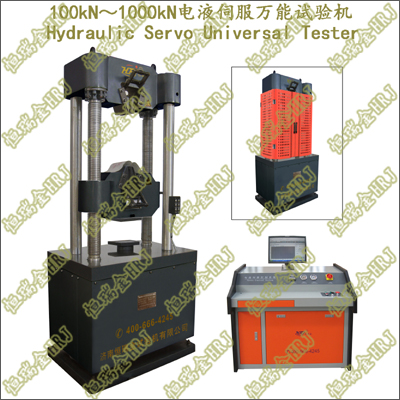

100kN~1000kN电液伺服万能试验机Hydraulic Servo Universal Tester
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→对光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、板材棒材、线缆绳索、铸件锻件、螺栓紧固件、金属管、脚手架钢管等金属材料及特殊非金属材料进行拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验,检验测试研究材料的力学性能。
→板带材、箔材薄片、扁材线材、棒材、型材管材、方形圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样进行拉脱剥离强度、弯曲强度、焊接强度性能试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全;
→四立柱丝杠结构,液压缸下置,高刚性、高稳定性、无振动冲击、流线型荷载机架。
→液压加载、手动控制,全开式夹持结构,装夹试样方便,夹持稳定可靠;
→立柱安装操控盒,控制横梁升降、上下钳口夹紧及松开,方便快捷。
→电路板采用光电隔离设计,抗干扰能力强。
→伺服测控系统,高精高效、低噪音、快速响应, 实现试验的自动控制。
→静音型油源泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件/可定制英文版;多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:

WAW-B100kN~1000kN电液伺服万能试验机Hydraulic Servo Universal Tester(4 Column)
1
最大试验力
100kN/300kN
600kN
1000kN
2
试验力示值相对误差
≤±1%
3
试验力测量范围
2%~100%F.S
4
试验力分辨力
1/200000F.S
5
位移分辨力
0.01mm
6
等速应力控制及精度
2~60 N/mm2·S-1;≤±5%
7
等速应变控制及精度
0.00025/s~0.0025/s;≤±5%
8
等速位移控制及精度
0.5~50mm/min;≤±5%
9
变形分辨力
最大变形量的1/200000
10
活塞最大移动速度
≈90mm/min
≈100 mm/min
≈70mm/min
11
横梁最大移动速度
≈120mm/min
≈150mm/min
≈120mm/min
12
拉伸试验空间
620mm
600mm
630mm
13
压缩试验空间
550mm
520mm
530mm
14
立柱净间距
500mm
570mm
550mm
15
圆试样夹持直径(mm)
¢10-20;20-32
¢13-26;26-40
¢14-32;32-45
16
扩展螺纹钢/带肋钢筋/螺栓
¢4-10mm
¢6-13mm
¢6-13mm;M12-33mm
17
板试样夹持厚度
0-15mm
0-15;15-30mm
0-40mm
18
板试样夹持宽度
70mm
90mm
125mm
19
上下压盘尺寸
Φ120mm
205x205mm
205x205mm
20
机器总功率
≈2.2kw
≈3.0kW
≈3.0kW
21
荷载机架尺寸(LWH)
≈820x520x2000mm
≈970x650x2300mm
≈970x650x2250mm
22
荷载机架结构/试样夹紧方式
4立柱丝杠;手动夹持试样
23
伺服控制柜尺寸(LWH)
≈1200x900x1100mm
24
电源电压
~380V±10% 50Hz(须可靠接地)

主要配置
→四立柱丝杠、高刚性、高稳定性、无振动冲击、流线型荷载机架。
→独立式、可移动、高集成、自冷却、循环过滤一体化伺服控制柜。
→HRJ-Test全数字闭环、多通道、多功能、易操作测控系统;金属材料试验软件/可定制英文版。
→钢筋钢棒拉伸附具、压缩压盘、地脚螺栓/调整垫铁。
→主流品牌计算机;测力传感器、位移传感器;说明书、合格证、装箱单、服务单。
引用标准、文献文件:
    ISO 6892-1;ISO 6892-2;ISO 20032;ISO 7348;ISO 23718;ISO 6935-1;ISO 6935-2;ISO 8491;ISO 8492;ISO 8493;ISO 8496;ISO 377:2017;ISO 1099;ISO 376;ISO 26203-2;ASTM E8M-04;ASTM E9-89a;ASTM E 111;ASTM E 1875;BS EN10002-1;JIS G 0601;GB/T246-2017;GB/T2975-2018;GB/T30069.2-2016;GB/T228.1-2010;GB/T228.2-2015;HRJ Tests;GB/T7314-2017E;GB/T1499.1-2017;GB/T1499.2-2018;GB/T13788-2017;GB/T232;GB/T242;GB/T244;GB/T10623;GB/T3098.1-2015;GB/T13634;GB/T3075;GB/T15248;GB/T3091-2015;GB/T32468-2015;GB/T32976-2016;JB/T9397-2013;GB/T6396;GB/T25048;GB/T22315;
    JGJ/T27-2014钢筋焊接接头试验方法;GB/T6525-2019烧结金属材料室温压缩强度的测定;GB/T34505-2017铜及铜合金材料室温拉伸试验方法;复合钢板力学及工艺性能试验方法;GB/T24172金属超塑性材料拉伸性能测定方法;HRJ Tests;YS/T542热喷涂层抗拉强度的测定;YS/T485烧结双金属材料剪切强度的测定方法;YS/T550金属热喷涂层剪切强度的测定;77.040.10金属材料力学试验;100kN~2000kN精密万能试验机;100kN~1000kN高温拉伸试验机;全自动钢筋称重测长仪;40T全自动钢筋弯曲试验机;600kN/1000kN钢筋机械连接拉伸试验机;1000kN钢绞线钢材双位拉伸试验机;5000kN螺栓拉伸试验机;
    Electro-hydraulic Universal Testing Machine;6 Column Servo Universal Tester;High Temperature Hydraulic Tensile Tester; Steel bars Weight Length Tester;Rebar mechanical splicing Tensile Tester;Steel Strand Steel Bars Integration Tensile Tester;Metallic materials Tensile testing;Method of test at elevated temperature;Method for evaluation of tensile properties of metallic super plastic materials;Standard Test Methods for Tension Testing of Metallic Materials;Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature;Metallic materials Compression testing at ambient temperature;HRJ Tests;Determination of compression strength for sintered metal materials at room temperature;Metallic materials Bend test;Metallic materials Mechanical testing;Steel for the reinforcement of concrete;Hot rolled plain bars;Hot rolled ribbed bars;Cold rolled ribbed steel wires and bars;Standard for test methods of welded joint of reinforcing steel bars;Metallic materials Tube Bend test;Metal materials Tube Flattening test;Metallic materials Tube Ring tensile test;Determination of modulus of elasticity and poissons ratio;Tubes Transverse bending test;HRJ Tests;Tube Drift expending test;Location and preparation of samples and test pieces for mechanical testing;Welded steel pipes for low pressure liquid delivery;Calibration of force-proving instruments used for the verification of uniaxlial testing machines;Metallic materials Tensile testing at high strain rates;Servo-hydraulic and other test systems;Metallic materials Fatigue testing Axial force controlled method; The test method for axial loading constant-amplitude low-cycle fatigue of metallic materials;HRJ Tests;Clad steel plates-Mechanical and technological test;Copper clad aluminum plate, sheets and strips;Thermal sprayed coatings Determination of tensile strength;Sintered bimetal material shear strength;Thermal sprayed metallic coatings shear strength;Mechanical properties of fasteners-Bolts screws and studs;
