首页 >> 产品展示 >> WDW-Y系列 200kN/300kN电子万能试验机 (液压夹具)

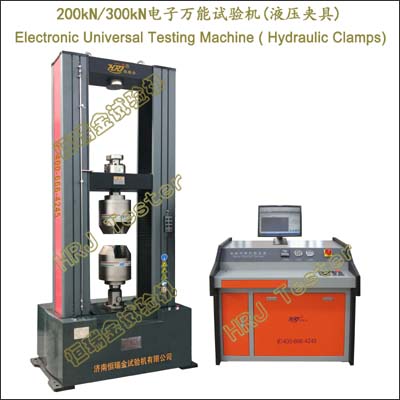

WDW-Y系列;200kN/300kN电子万能试验机(液压夹具)
Electronic Universal Testing Machine(Hydraulic Clamps)(CE CUL/CSA)
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击流线型荷载机架,大于1.2倍试验荷载刚度。
→高精度测力器,线性宽,稳定性好,保证荷载测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→创新的HRJ液压夹持系统,内置平推型夹持,保证试样夹持时不受弯曲力、不损伤试样,精准可靠。
→HRJ静音型油源泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001~600mm/min(可定制2m/min&80in/min~25m/min&1000in/min高速拉伸试验机)。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测试系统软件/可定制英文版。多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、过流、过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
WDW-Y系列;200kN/300kN电子万能试验机(液压夹具)
Electronic Universal Testing Machine(Hydraulic Clamps)(CE CUL/CSA)
1
最大试验力
200kN/300kN
2
试验机准确度
±0.5
3
负荷测量范围
0.4%~100%FS
4
示值相对误差
±0.5%
5
试验力分辨力
1/±300000F.S(全程分辨力不变)
6
变形测量范围
0.2%~100%FS
7
变形示值相对误差
示值的±0.5%以内
8
变形分辨力
最大变形量的1/±300000
9
位移示值相对误差
示值的±0.5%以内
10
位移分辨力
0.015µm
11
力控速率调节范围
0.005~5%FS/S
12
力控速率相对误差
设定值的±1%以内
13
应变速率调节范围
0.02~5%FS/S
14
应变速率相对误差
速率<0.05%FS时,为设定值的±2%以内;
速率≥0.05%FS时,为设定值的±0.5%以内;
15
横梁速率调节范围
0.001~600mm/min(可定制2m/min~25m/min高速拉伸试验机;80in/min~1000in/min高速试验机系统);
16
横梁速率相对误差
速率<0.01mm/min时,设定值的±1.0%以内;
速率≥0.01mm/min时,设定值的±0.2%以内
17
恒力、恒应变、恒位移控制范围
0.5%~100%FS
18
恒力、恒应变、恒位移控制精度
设定值<10%FS时,为设定值的±1%以内;
设定值≥10%FS时,为设定值的±0.1%以内
19
横梁移动行程
1250mm/未含夹具;可定制
20
有效试验跨度
610mm/可定制
21
试样夹紧方式
液压自动夹紧
22
电源电压
~380V±10% 50Hz(须可靠接地)
23
机器功率
≈5.0kw
24
载荷机架尺寸(LWH)
≈1050x750x2600mm
25
机器重量
≈1800kg
重要配置:
名   称
内      容
备  注
载荷机架
大跨度、高刚性、高稳定性、无振动冲击、流线型荷载机架
1台
驱动系统
进口交流伺服电机及驱动器
1套
测控系统
HRJ-Test全数字闭环、多通道、多功能、易操控
1套
液压控制柜
国际主流,独立式、可移动、一体化高集成、自冷却
1套
测力传感器

1支
手持控制器

1只
液压夹具体
内置平推型液压夹持
1套
拉伸附具
可选圆试样V型钳口¢4~9mm、¢9~14mm、¢14~21mm;
可选板试样平钳口0~7mm、7~14mm、14~21mm;
2付
压缩附具

1套
计算机
主流品牌
1台
技术资料
说明书、装箱单、合格证、服务单
1套
试验机软件
中文版/可定制英文版
1套
引用标准、文献文件:
GB/T228.1;GB/T1499.1-2017;GB/T1499.2;HRJ Tester;GB/T13788-2017;GB/T3091-2015;GB/T3098.1;GB/T232;GB/T7314;JGJ107-2016;JGJ/T27-2014;YB/T4503-2015;GB/T3362-2017;GB/T31290-2014;GB/T3354-2014;GB/T5754.1-2015;GB/T32330-2015;YS/T1147-2016;ISO 6892-1;ISO 7348;ISO 23718;ISO 6935-1;HRJ Tester;ISO 6935-2;ASTM E8M-04;ASTM E9-89a;BS EN10002-1;ASTM D695;ASTM D4018;
Metallic materials-Tensile testing-Part1:Method of test at room temperature;HRJ Tester;Standard Test Methods for Tension Testing of Metallic Materials;Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature;HRJ Tester;Metallic materials-Compression testing at ambient temperature;Metallic materials-Bend test;Metallic materials-Mechanical testing-Vocabulary;
Test methods for tensile properties of carbon fiber multifilament;Carbon fiber-Determination of the tensile properties of single-filament specimens;Test method of tensile properties of orientation fiber reinforced polymer matrix composite materials;HRJ Tester;Fiber-reinforced plastics composites-Determination of tensile properties;Fiber-reinforced plastics composites-Determination of compressive properties;Test method for longitudinal tensile properties of fiber-reinforced thermosetting plastic pipe;Steel cord conveyor belts-Longitudinal traction test-Part 1:Measurement of elongation;HRJ Tester;extension test;elongation test;percentage elongation test;percentage permanent extension test;percentage elongation after fracture test;percentage total elongation at fracture test;percentage reduction of area test;stress test;HRJ Tester;maximum force test;tensile strength test;yield strength test;upper yield strength test;lower yield strength test;proof strength non-proportional extension test;High Temperature Tensile Testing Machine;Low Temperature Tensile Testing Machine;High-Speed Testing Machine;Low-Speed Test System Testing Machine;Electronic Universal Testing Machine;Hydraulic Clamps Universal Testing Machine;
